صفر تا صد جوشکاری؛ انواع، اصول و آموزش
دنیای مدرن ما بر پایه‌ی اتصالاتی محکم و پایدار بنا شده است. از اسکلت آسمان‌خراش‌ها و پل‌های غول‌پیکر گرفته تا بدنه‌ی خودرویی که هر روز از آن استفاده می‌کنیم، همگی به هنری به نام جوشکاری وابستگی دارند. این فرآیند که در نگاه اول شاید تنها جرقه‌هایی درخشان به نظر برسد، در حقیقت علم و صنعتی پیچیده برای پیوند دائمی مواد به یکدیگر به شمار می‌رود. این مقاله یک راهنمای جامع و کامل است که شما را با تمام جنبه‌های این فرآیند شگفت‌انگیز، از تعریف اولیه تا روش‌های پیشرفته، اصول بنیادین و مهم‌تر از همه، نکات ایمنی، آشنا می‌کند.
جوشکاری چیست؟
اگر بخواهیم به ساده‌ترین شکل ممکن به این پرسش پاسخ دهیم که جوشکاری چیست، باید بگوییم این فرآیند، عملیات اتصال دائمی دو یا چند قطعه‌ی فلزی یا حتی غیرفلزی به یکدیگر است. این اتصال از طریق ایجاد حرارت، فشار یا ترکیبی از هر دو به وجود می‌آید، به طوری که پس از سرد شدن، قطعات به یک ساختار یکپارچه تبدیل می‌شوند. در این فرآیند، گاهی ماده‌ای به نام «فلز پرکننده» برای پر کردن فاصله‌ی بین دو قطعه و تقویت اتصال به کار می‌رود.
سفری در زمان: از گذشته تا امروز
ریشه‌های این صنعت به هزاران سال پیش و به عصر برنز بازمی‌گردد، زمانی که صنعتگران باستانی در تمدن‌هایی مانند مصر و یونان، فلزات را با چکش‌کاری و حرارت به هم متصل می‌کردند. با این حال، جهش بزرگ در تاریخ جوشکاری در قرن نوزدهم و هم‌زمان با انقلاب صنعتی دوم رخ داد. کشف قوس الکتریکی توسط «سر همفری دیوی» در سال ۱۸۰۰ میلادی و توسعه‌ی آن توسط دانشمندان روسی، راه را برای روش‌های نوین هموار کرد. نیاز شدید به تولید سریع و مقاوم تجهیزات نظامی در طول جنگ‌های جهانی اول و دوم نیز به پیشرفت چشمگیر این فناوری و ابداع روش‌های جدیدی مانند جوشکاری با الکترود روکش‌دار شتاب بخشید.
چرا این فرآیند ستون فقرات صنعت مدرن است؟
امروزه تقریبا هیچ صنعتی را نمی‌توان یافت که به طور مستقیم یا غیرمستقیم به جوشکاری وابسته نباشد. دلایل این اهمیت گسترده را می‌توان در مزایای کلیدی این فرآیند جستجو کرد:
- استحکام و دوام بالا: اتصالات جوشی، دائمی و بسیار محکم هستند. این ویژگی باعث شده تا در ساخت سازه‌های حیاتی مانند اسکلت فلزی ساختمان‌ها، کشتی‌ها و خطوط لوله، این روش به یک انتخاب بی‌رقیب تبدیل شود.
- صرفه‌ی اقتصادی: در مقایسه با بسیاری از روش‌های دیگر اتصال، جوشکاری فرآیندی مقرون‌به‌صرفه به شمار می‌رود، به خصوص زمانی که نیاز به تولید انبوه قطعات وجود دارد.
- انعطاف‌پذیری بی‌نظیر: یکی از مزایای بزرگ این روش، عدم وجود محدودیت در ضخامت قطعات است. با استفاده از تکنیک‌های مختلف، می‌توان ورق‌های بسیار نازک تا قطعات بسیار ضخیم را به یکدیگر متصل کرد.
- قابلیت اتوماسیون: فرآیند جوشکاری را می‌توان به سادگی به صورت خودکار و با استفاده از ربات‌ها انجام داد. این امر نه تنها سرعت و دقت تولید را به شدت افزایش می‌دهد، بلکه خطاهای انسانی را نیز به حداقل می‌رساند.

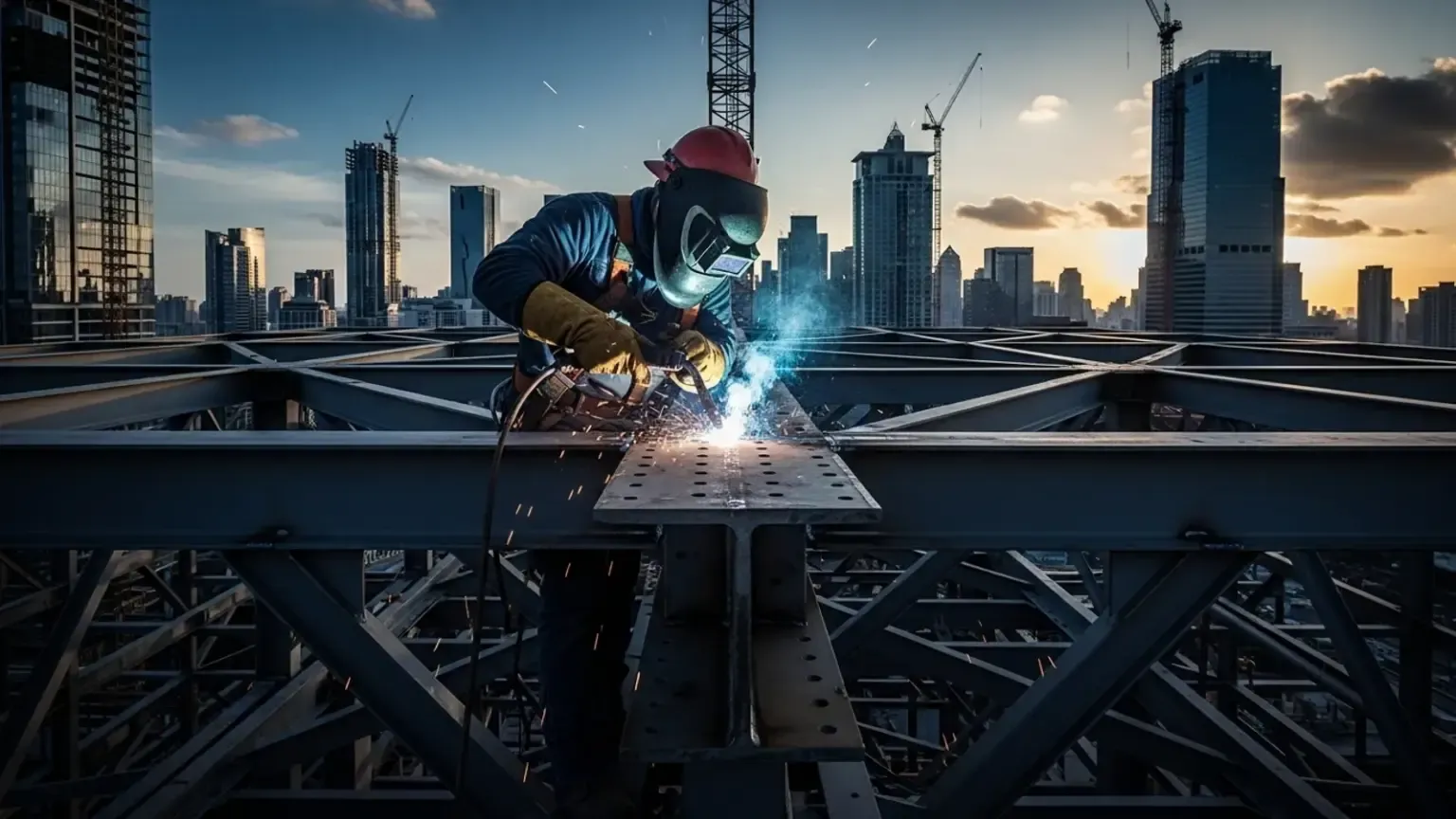

انواع جوشکاری
دنیای جوشکاری بسیار گسترده است و روش‌های متنوعی برای اتصال مواد مختلف وجود دارد. این روش‌ها را می‌توان بر اساس منبع انرژی، نوع ماده و شرایط محیطی دسته‌بندی کرد. اما به طور کلی، تمام این روش‌ها در دو خانواده‌ی بزرگ قرار می‌گیرند:
- جوشکاری ذوبی (Fusion Welding): در این دسته از روش‌ها، لبه‌های قطعات کار با استفاده از حرارت ذوب می‌شوند و پس از سرد شدن و انجماد، به یکدیگر می‌پیوندند. اکثر روش‌های رایج مانند جوش برق و جوشکاری گازی در این گروه جای دارند.
- جوشکاری حالت جامد (Solid-State Welding): در این روش‌ها، اتصال بدون ذوب شدن کامل فلز پایه و از طریق اعمال فشار شدید، گاهی همراه با حرارت (اما کمتر از نقطه‌ی ذوب)، صورت می‌گیرد.
در ادامه با مهم‌ترین انواع جوشکاری آشنا می‌شویم.
روش‌های پرکاربرد جوشکاری قوسی
خانواده‌ی جوشکاری قوسی از حرارت بسیار بالای ناشی از یک قوس الکتریکی برای ذوب کردن فلزات استفاده می‌کند. این قوس بین یک الکترود و قطعه کار ایجاد می‌شود.
- جوش برق (SMAW): این روش که با نام «جوشکاری با الکترود دستی روکش‌دار» نیز شناخته می‌شود، یکی از قدیمی‌ترین، ساده‌ترین و همچنان پرکاربردترین روش‌های جوشکاری در جهان است. روکش روی الکترود هنگام سوختن، دودی محافظ ایجاد می‌کند که از حوضچه‌ی جوش در برابر آلودگی‌های هوا محافظت می‌کند. به دلیل سادگی تجهیزات و قابل حمل بودن، این روش برای کار در فضاهای باز و تعمیرات عمومی بسیار محبوب است.
- جوشکاری CO2 (GMAW/MIG-MAG): در این فرآیند نیمه‌خودکار، یک سیم جوش به صورت پیوسته از طریق یک تفنگ به سمت حوضچه‌ی مذاب هدایت می‌شود. هم‌زمان، یک گاز محافظ از کپسول خارج شده و از محل جوش در برابر آلودگی محافظت می‌کند. این روش به دلیل سرعت بسیار بالا و ایجاد جوش تمیز، در صنایع خودروسازی و ساخت و ساز کاربرد فراوانی دارد. استفاده از گاز دی‌اکسید کربن در این فرآیند، آن را با نام جوشکاری co2 مشهور کرده است.
- جوشکاری استیل با آرگون (TIG/GTAW): این روش، دقیق‌ترین و تمیزترین نوع جوشکاری قوسی به شمار می‌رود. در فرآیند TIG از یک الکترود تنگستنی که مصرف نمی‌شود برای ایجاد قوس استفاده می‌شود و یک گاز خنثی (معمولا آرگون) وظیفه‌ی محافظت از حوضچه‌ی جوش را بر عهده دارد. این روش برای جوشکاری استیل، آلومینیوم و تیتانیوم ایده‌آل است و در صنایع حساسی مانند هوافضا و تجهیزات پزشکی کاربرد دارد.
فناوری‌های نوین در اتصال مواد
با پیشرفت تکنولوژی، روش‌های جدیدی برای اتصال مواد توسعه یافته‌اند که دقت و کارایی بی‌سابقه‌ای را ارائه می‌دهند.
- جوشکاری لیزری: یکی از مدرن‌ترین روش‌های اتصال، جوشکاری لیزری است. در این فرآیند، یک پرتو لیزر بسیار متمرکز، انرژی فوق‌العاده‌ای را در یک نقطه‌ی کوچک ایجاد می‌کند و باعث ذوب و اتصال فلزات می‌شود. نتیجه‌ی این فرآیند، جوشی بسیار دقیق با سرعت بالا و کمترین آسیب حرارتی به نواحی اطراف است.
- جوشکاری پلاستیک: جوشکاری تنها به فلزات محدود نمی‌شود. برای اتصال دائمی قطعات پلاستیکی نیز روش‌های متنوعی وجود دارد. جوشکاری پلاستیک با استفاده از هوای گرم، امواج اولتراسونیک (ایجاد حرارت از طریق ارتعاشات صوتی با فرکانس بالا) و حتی لیزر انجام می‌شود.
جوشکاری در شرایط چالش‌برانگیز
برخی پروژه‌ها نیازمند اجرای جوشکاری در شرایطی بسیار دشوار و غیرمعمول هستند که تکنیک‌های خاص خود را می‌طلبند.

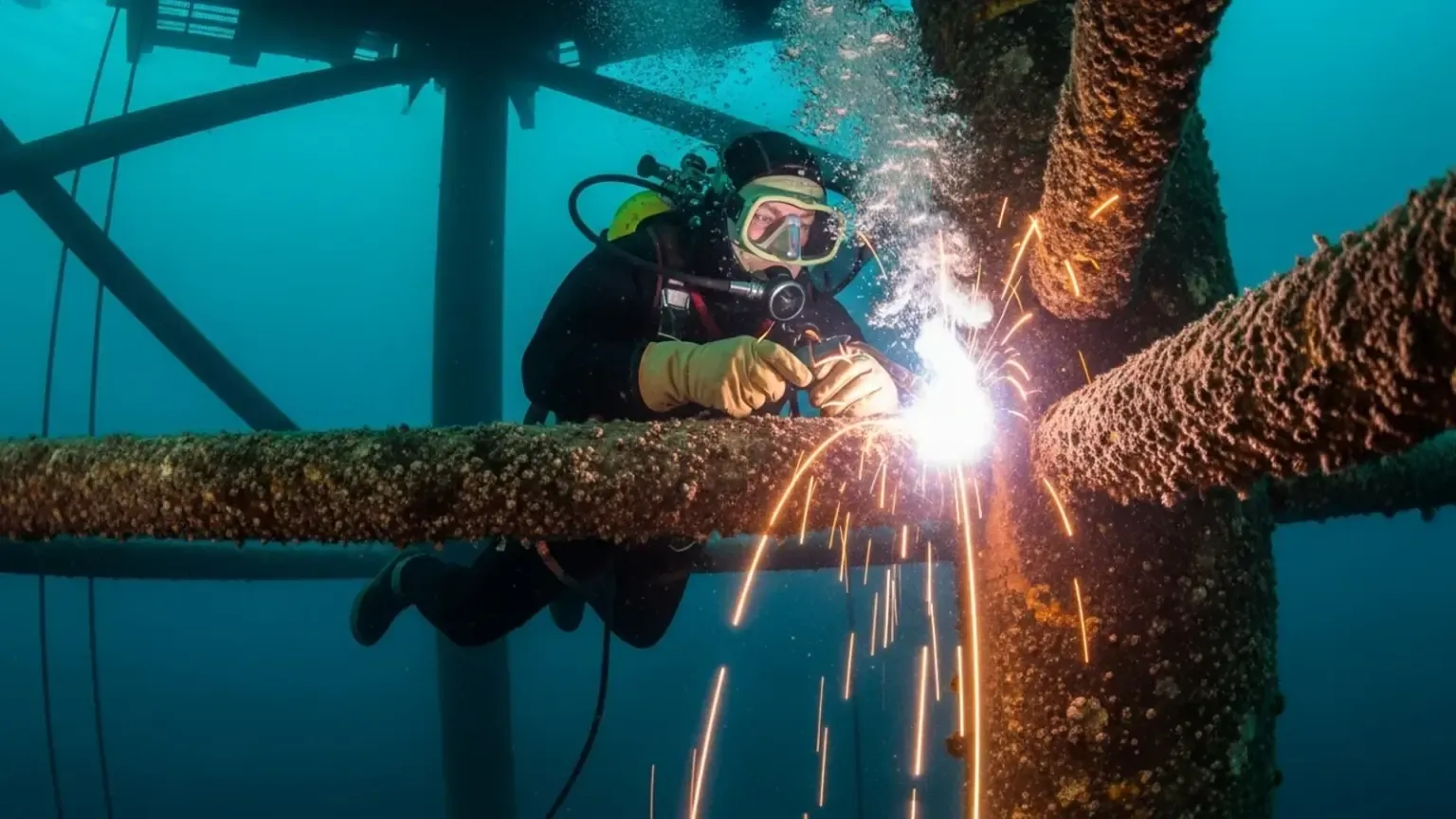

- جوشکاری زیر آب: این فرآیند بسیار تخصصی برای تعمیر و ساخت سازه‌هایی مانند سکوهای نفتی و خطوط لوله در زیر آب به کار می‌رود. جوشکاری زیر آب به دو روش اصلی «مرطوب» (تماس مستقیم با آب) و «خشک» (در یک محفظه‌ی آب‌بندی شده) انجام می‌شود.
- جوشکاری سربالا: یکی از دشوارترین وضعیت‌ها در جوشکاری، حالت عمودی از پایین به بالا یا جوشکاری سربالا است. در این حالت، جوشکار باید بر نیروی جاذبه غلبه کند و مانع از ریختن فلز مذاب شود. این تکنیک نیازمند مهارت و کنترل بسیار بالایی است.
تکنیک‌های اتصال فلزات خاص
هر فلزی ویژگی‌های منحصربه‌فرد خود را دارد و جوشکاری آن نیازمند دانش و تکنیک خاصی است.
- جوشکاری چدن: چدن به دلیل داشتن درصد کربن بالا، فلزی نسبتا شکننده است و جوشکاری چدن با چالش‌های زیادی همراه است. این فرآیند نیازمند پیش‌گرم کردن قطعه و سرد کردن بسیار آهسته‌ی آن پس از جوشکاری برای جلوگیری از ترک خوردن است.
- جوشکاری لوله گاز: به دلیل حساسیت بالا و خطرات احتمالی، جوشکاری لوله گاز تابع استانداردها و مقررات سخت‌گیرانه‌ای است. آماده‌سازی صحیح لبه‌ها و اجرای جوش در چند لایه برای اطمینان از نفوذ کامل و آب‌بندی صد در صدی اتصال، از مراحل حیاتی این نوع جوشکاری لوله به حساب می‌آید.
آشنایی با روش‌های کلاسیک
برخی از روش‌های جوشکاری با وجود قدمت زیاد، همچنان به دلیل ویژگی‌های منحصربه‌فردشان کاربرد دارند.
- جوشکاری کاربیت (اکسی استیلن): یکی از قدیمی‌ترین روش‌های جوشکاری ذوبی، جوشکاری کاربیت است که در آن از حرارت شعله‌ی حاصل از سوختن گاز استیلن و اکسیژن خالص برای ذوب کردن فلزات استفاده می‌شود. این روش به دلیل قابل حمل بودن تجهیزات و عدم نیاز به برق، برای تعمیرات در محل همچنان محبوبیت دارد.
اصول جوشکاری
دستیابی به یک جوش باکیفیت و استاندارد، صرف‌نظر از روش مورد استفاده، نیازمند رعایت چند اصل بنیادین است. درک اصول جوشکاری، تفاوت بین یک اتصال ضعیف و یک جوش مستحکم را رقم می‌زند.
مثلث جوشکاری: سرعت، حرارت و زاویه
کیفیت نهایی جوش به تعادل سه عامل کلیدی بستگی دارد: سرعت حرکت، حرارت (آمپر) و زاویه الکترود یا تورچ. یک جوشکار ماهر می‌داند که چگونه با تنظیم این سه متغیر، شکل، نفوذ و استحکام جوش را کنترل کند.
اهمیت آماده‌سازی سطح
یکی از مهم‌ترین اصولی که اغلب توسط افراد مبتدی نادیده گرفته می‌شود، تمیزکاری سطح کار است. وجود هرگونه زنگ‌زدگی، رنگ، روغن یا هر آلودگی دیگری روی سطح فلز، می‌تواند باعث ایجاد عیوبی مانند تخلخل در جوش شود و استحکام آن را به شدت کاهش دهد.
انتخاب مواد مصرفی مناسب
الکترودها، سیم‌جوش‌ها و گازهای محافظ، مواد مصرفی اصلی در بسیاری از فرآیندهای جوشکاری هستند. انتخاب صحیح این مواد بر اساس نوع فلز پایه، ضخامت آن و روش جوشکاری، نقشی حیاتی در کیفیت اتصال دارد.
آموزش فشرده و سریع جوشکاری
امروزه با ظهور دستگاه‌های جوش مدرن، یادگیری اصول اولیه جوشکاری از همیشه آسان‌تر شده است. فناوری اینورتر، دستگاه‌های سنگین قدیمی را به ابزارهای سبک، کم‌مصرف و با قابلیت تنظیم دقیق تبدیل کرده است. این تحول، آموزش جوشکاری را در دسترس همگان قرار داده است. در ادامه، یک راهنمای گام به گام برای شروع کار با یک اینورتر جوشکاری ارائه می‌شود.
- گام اول- آماده‌سازی تجهیزات: کابل‌ها را به دستگاه متصل کنید. کابل دارای گیره (انبر اتصال) را به قطعه کار و کابل دارای انبر الکترودگیر را به الکترود وصل کنید.
- گام دوم- تنظیم دستگاه: با استفاده از ولوم اصلی، «آمپر» یا شدت جریان را بر اساس قطر الکترود و ضخامت فلز تنظیم کنید.
- گام سوم- ایجاد قوس الکتریکی: پس از رعایت نکات ایمنی، دستگاه را روشن کنید. نوک الکترود را برای لحظه‌ای کوتاه به سطح فلز بزنید و بلافاصله کمی عقب بکشید تا قوسی الکتریکی ایجاد شود.
- گام چهارم- ایجاد خط جوش: پس از ایجاد قوس، الکترود را با زاویه‌ی مناسب و با سرعتی ثابت و یکنواخت در طول مسیر اتصال حرکت دهید.
مهم‌ترین ترفندهای جوشکاری
پس از یادگیری اصول اولیه، چند نکته و ترفند کلیدی وجود دارد که می‌تواند کیفیت کار شما را به سطح حرفه‌ای نزدیک‌تر کند. درک این ترفند های جوشکاری به شما در مسیر پیشرفت کمک شایانی می‌کند.
- چشم از حوضچه مذاب برندارید: جوشکاران باتجربه تمام تمرکز خود را روی «حوضچه‌ی جوش» (ناحیه‌ی مذاب فلز) می‌گذارارند تا مطمئن شوند هر دو قطعه به خوبی با هم ترکیب می‌شوند.
- تکنیک کشیدن در مقابل هل دادن: به طور کلی، در جوشکاری با الکترود دستی، الکترود را به سمت خود می‌کشند، در حالی که در جوشکاری CO2، معمولا تورچ را از خود دور می‌کنند.
- چگونه از چسبیدن الکترود جلوگیری کنیم؟ این مشکل معمولا به دلیل پایین بودن آمپر دستگاه یا کم بودن فاصله‌ی بین الکترود و قطعه کار رخ می‌دهد.
- به صدای جوش گوش دهید: یک قوس الکتریکی پایدار و یک جوش خوب، صدایی یکنواخت و شبیه به «جلز و ولز» تولید می‌کند.
فراتر از تکنیک: جایگزین‌های مدرن
گاهی اوقات، به خصوص برای تعمیرات یا اتصالاتی که نباید در معرض حرارت بالا قرار گیرند، جایگزین‌های دیگری نیز وجود دارد. چسب جوشکاری یا چسب‌های دوجزئی اپوکسی که به «چسب فولاد» نیز معروف هستند، می‌توانند استحکام فوق‌العاده بالایی ایجاد کنند. این چسب‌ها برای پر کردن ترک‌ها و اتصال فلزات به مواد دیگر بسیار مناسب هستند.
نکات ایمنی
جوشکاری با خطرات بالقوه‌ای مانند شوک الکتریکی، سوختگی شدید، آسیب به چشم و استنشاق دودهای سمی همراه است. به همین دلیل، رعایت نکات ایمنی نه یک انتخاب، بلکه یک ضرورت مطلق است.
تجهیزات حفاظت فردی (PPE)
این تجهیزات اولین و مهم‌ترین سد دفاعی شما در برابر خطرات هستند.
- ماسک جوشکاری و عینک ایمنی: قوس الکتریکی، اشعه‌های بسیار مضر ماوراء بنفش (UV) و مادون قرمز (IR) تولید می‌کند. یک ماسک جوشکاری با فیلتر مناسب، از چشمان شما در برابر این اشعه‌ها و پرتاب جرقه‌ها محافظت می‌کند. استفاده از عینک جوشکاری در زیر ماسک نیز برای محافظت بیشتر توصیه می‌شود.
- لباس کار و دستکش نسوز: برای محافظت از پوست در برابر سوختگی، پوشیدن لباس کار ضخیم و آستین بلند و همچنین دستکش‌های چرمی مخصوص جوشکاری الزامی است.
- کفش ایمنی و ماسک تنفسی: کفش ایمنی از پاها در برابر سقوط اجسام و ماسک تنفسی از ریه‌ها در برابر دودهای سمی محافظت می‌کند.
ایمنی محیط کار
همیشه در محیطی با تهویه‌ی خوب کار کنید. قبل از شروع کار، تمام مواد قابل اشتعال را از محل کار دور کنید و یک کپسول آتش‌نشانی در دسترس داشته باشید. همچنین کابل‌ها و اتصالات دستگاه جوش را برای جلوگیری از خطر برق‌گرفتگی بررسی کنید.
بهترین قطره چشم برای جوشکاری
یکی از شایع‌ترین آسیب‌ها در میان جوشکاران، عارضه‌ای به نام «برق‌زدگی چشم» است. این حالت که شبیه به آفتاب‌سوختگی قرنیه چشم است، با علائمی مانند درد شدید، قرمزی و اشک‌ریزش همراه است.
برای تسکین علائم، می‌توانید از کمپرس سرد استفاده کنید. بهترین قطره چشم برای جوشکاری در مراحل اولیه، قطره‌های «اشک مصنوعی» است که به مرطوب نگه داشتن چشم و کاهش سوزش کمک می‌کند. در صورتی که درد شدید باشد، باید به پزشک مراجعه کنید تا قطره‌های ضدالتهاب یا آنتی‌بیوتیک تجویز کند. نکته‌ی بسیار مهم این است که هرگز نباید به صورت خودسرانه از قطره‌های بی‌حس‌کننده استفاده کنید، زیرا این کار می‌تواند آسیب را تشدید کند.
هزینه خدمات جوشکاری
هزینه‌ی خدمات جوشکاری به عوامل متعددی بستگی دارد و نمی‌توان یک قیمت ثابت برای آن تعیین کرد. درک این عوامل به شما کمک می‌کند تا برآورد دقیق‌تری از هزینه‌ی پروژه‌ی خود داشته باشید.
- عوامل موثر بر قیمت: هزینه نهایی یک پروژه به عواملی مانند نوع جوشکاری (آرگون گران‌تر از جوش برق است)، حجم و پیچیدگی کار، نوع فلز، محل اجرای پروژه و مهارت جوشکار بستگی دارد.
- روش‌های محاسبه دستمزد: دستمزد جوشکاران معمولا به صورت کیلویی (برای اسکلت فلزی)، متری (برای نرده) یا روزمزد (برای خرده‌کاری) محاسبه می‌شود.
در جدول زیر، برآوردی از هزینه‌ی خدمات مختلف جوشکاری برای سال ۱۴۰۴ ارائه شده است.
| شرح خدمت | واحد | محدوده قیمت (تومان) - سال ۱۴۰۴ |
| جوشکاری اسکلت فلزی و سوله | کیلویی | ۲۰,۰۰۰ تا ۳۵,۰۰۰ |
| جوشکاری درب و پنجره | کیلویی | ۳۰,۰۰۰ تا ۴۹,۰۰۰ |
| جوشکاری رابیتس | متر مربع | ۱۵۰,۰۰۰ تا ۲۵۰,۰۰۰ |
| جوشکاری شیروانی | متر مربع | ۲۵۰,۰۰۰ -تا ۴۵۰,۰۰۰ |
| جوشکاری لوله | متر طول | ۲۰۰,۰۰۰ تا ۳۵۰,۰۰۰ |
| دستمزد جوشکار (روزمزد) | روزانه | ۲,۱۵۰,۰۰۰ تا ۴,۰۰۰,۰۰۰ |
| خرده‌کاری (کمتر از یک ساعت) | پروژه‌ای | ۸۰۰,۰۰۰ تا ۱,۵۰۰,۰۰۰ |
جمع‌بندی
جوشکاری فراتر از یک مهارت فنی، ترکیبی از علم، دقت و هنر است که دنیای اطراف ما را شکل می‌دهد. در این راهنما، تلاش کردیم تا با زبانی ساده، شما را با مفاهیم اساسی این صنعت آشنا کنیم. از تعریف بنیادین و تاریخچه‌ی آن گرفته تا معرفی انواع جوشکاری از روش‌های کلاسیک تا فناوری‌های مدرن، همگی را مرور کردیم. همچنین به اصول جوشکاری که پایه‌ی یک اتصال باکیفیت است، پرداختیم و در نهایت، بر اهمیت حیاتی رعایت نکات ایمنی برای حفظ سلامتی تاکید کردیم. چه یک فرد مبتدی باشید و چه یک متخصص باتجربه، به یاد داشته باشید که یادگیری در این حوزه هیچ‌گاه متوقف نمی‌شود و با هر جرقه، فرصتی جدید برای ساختن و خلق کردن به وجود می‌آید.
