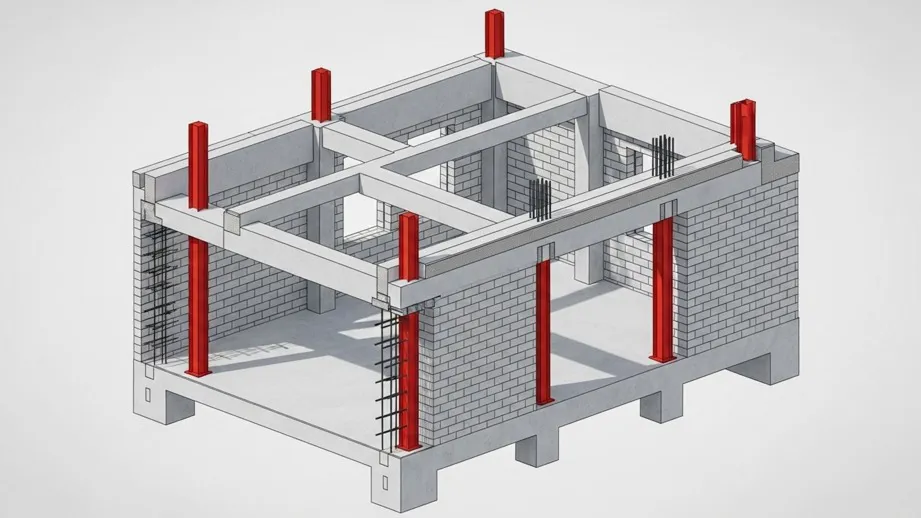

وال پست چیست؟
وال پست که در ادبیات مهندسی گاهی با نام «وادار» نیز شناخته میشود، یک عضو غیرسازهای است که معمولا از پروفیلهای فولادی یا بتنی ساخته میشود و وظیفه اصلی آن، اتصال دیوارهای غیرسازهای (مانند تیغههای داخلی و دیوارهای پیرامونی) به اسکلت اصلی ساختمان به شمار میرود. این اتصال به معنای درگیر کردن دیوار با قاب سازه (تیرها و ستونها) است تا عملکردی یکپارچه در برابر نیروهای جانبی داشته باشند.
تعریف فنی و کاربردی وال پست
در پاسخ به سوال وال پست چیست باید گفت که این المان، نقش یک نگهدارنده یا تکیهگاه را برای دیوار ایفا میکند. تصور کنید هنگام وقوع زلزله، اسکلت ساختمان شروع به حرکت و جابهجایی میکند. اگر دیوارها به صورت صلب و مستقیم به این اسکلت متصل باشند، به دلیل ماهیت شکنندهشان، تحت تنش شدید قرار گرفته و دچار ترکخوردگی و فروریزش میشوند. وظیفه وال پست، مدیریت این ارتباط است؛ به این صورت که نیروهای وارد شده بر دیوار (ناشی از باد یا زلزله) را به اسکلت ساختمان منتقل میکند و از تخریب دیوار جلوگیری به عمل میآورد.
چرا اجرای وال پست یک ضرورت انکارناپذیر در ساختمانسازی است؟
شاید در گذشته اجرای وال پست چندان جدی گرفته نمیشد، اما زلزلههای سالهای اخیر در ایران، بهویژه زلزله کرمانشاه در سال ۱۳۹۶، اهمیت حیاتی این موضوع را آشکار ساخت. در آن حادثه، بسیاری از ساختمانهایی که اسکلت اصلی آنها پابرجا مانده بود، به دلیل فروریختن دیوارهای داخلی و خارجی، خسارات جانی و مالی فراوانی را به بار آوردند. این تجربیات تلخ باعث شد تا بازنگریهای جدی در آییننامهها صورت گیرد و اجرای صحیح وال پست به یک الزام قانونی تبدیل شود. امروزه، بر اساس مقررات ملی ساختمان ایران و بهویژه پیوست ششم آییننامه ۲۸۰۰، اجرای آن برای دیوارهایی با مشخصات معین، اجباری است و مهندسان ناظر و مجریان در صورت عدم رعایت این ضوابط، مسئولیت حقوقی و حرفهای خواهند داشت.
عملکرد وال پست در برابر نیروهای زلزله و باد
فلسفه مهندسی پشت طراحی وال پستهای مدرن، یک تحول بزرگ را نسبت به روشهای سنتی نشان میدهد. در گذشته، تصور بر این بود که دیوار باید کاملا محکم و صلب به اسکلت «متصل» شود. این رویکرد که به آن «درگیری کامل» میگفتند، در عمل باعث میشد که تغییر شکلهای قاب سازه هنگام زلزله، مستقیما به دیوار شکننده منتقل شده و آن را خرد کند.
اما رویکرد نوین بر پایه اصل «جداسازی کنترلشده» استوار است. در این روش، هدف این است که دیوار از تغییر شکلهای درون صفحهای اسکلت اصلی جدا باشد اما در عین حال، در برابر حرکت خارج از صفحه (واژگونی) به خوبی مهار شود. به عبارت دیگر، وال پست به دیوار اجازه میدهد تا همراه با قاب اصلی کمی حرکت کند، بدون آنکه تحت فشار خردکننده قرار گیرد. این آزادی حرکت کنترلشده، کلید جلوگیری از تخریب دیوار و حفظ پایداری آن هنگام زلزله به شمار میرود. برای درک بهتر این موضوع میتوانید عکس وال پست های جدید و نحوه اتصال آنها را مشاهده کنید که در آنها از اتصالات کشویی و مواد تراکمپذیر استفاده میشود.
انواع وال پست
وال پستها را میتوان بر اساس معیارهای مختلفی مانند شکل، مصالح و روش اجرا دستهبندی کرد. شناخت انواع وال پست به مهندسان و سازندگان کمک میکند تا متناسب با نیاز پروژه، بهترین گزینه را انتخاب کنند.
دستهبندی بر اساس جهتگیری و مصالح
از نظر جهتگیری، وال پستها به دو دسته اصلی تقسیم میشوند:
- وال پست قائم (عمودی): این نوع به صورت موازی با ستونها اجرا میشود و برای دیوارهایی با طول زیاد کاربرد دارد. طبق آییننامهها، اگر طول یک دیوار از ۴ تا ۶ متر (بسته به ضخامت دیوار و ویرایش آییننامه) بیشتر شود، استفاده از وال پست قائم الزامی خواهد بود.
- وال پست افقی: این نوع که به آن «تیرک» نیز میگویند، برای کنترل ارتفاع آزاد دیوارهای بلند به کار میرود. اگر ارتفاع دیواری از ۳.۵ متر تجاوز کند، باید از وال پست افقی برای تقویت آن استفاده کرد.
در برخی پروژههای حساس یا در مناطق با خطر زلزله بالا، ممکن است از ترکیب هر دو نوع قائم و افقی استفاده شود که به آن وال پست ترکیبی میگویند. از نظر مصالح نیز وال پستها عمدتا از پروفیلهای فولادی (مانند نبشی، ناودانی و قوطی) یا بتن مسلح ساخته میشوند.
نگاهی دقیق به نسل جدید وال پستها
با پیشرفت دانش مهندسی و با هدف بهینهسازی هزینهها و افزایش سرعت اجرا، نسل جدیدی از وال پستها معرفی شدهاند که با فلسفه جداسازی کنترلشده سازگاری بیشتری دارند.
وال پست آماده
این وال پستها قطعات پیشساختهای هستند که در کارخانه و با ابعاد استاندارد تولید میشوند. استفاده از وال پست آماده سرعت اجرا را به شدت افزایش میدهد و کیفیت نهایی کار را به دلیل کنترل دقیق تولید، تضمین میکند. این قطعات معمولا برای دیوارهایی با ضخامتهای رایج ۱۰، ۱۵ و ۲۰ سانتیمتر در دسترس هستند.
وال پست جدید
اصطلاح وال پست جدید عموما به سیستمهایی اطلاق میشود که مطابق با الزامات پیوست ششم آییننامه ۲۸۰۰ طراحی و اجرا میشوند. این سیستمها جایگزین روش سنتی نبشیکشی سرتاسری شدهاند و عملکرد لرزهای بسیار بهتری دارند.

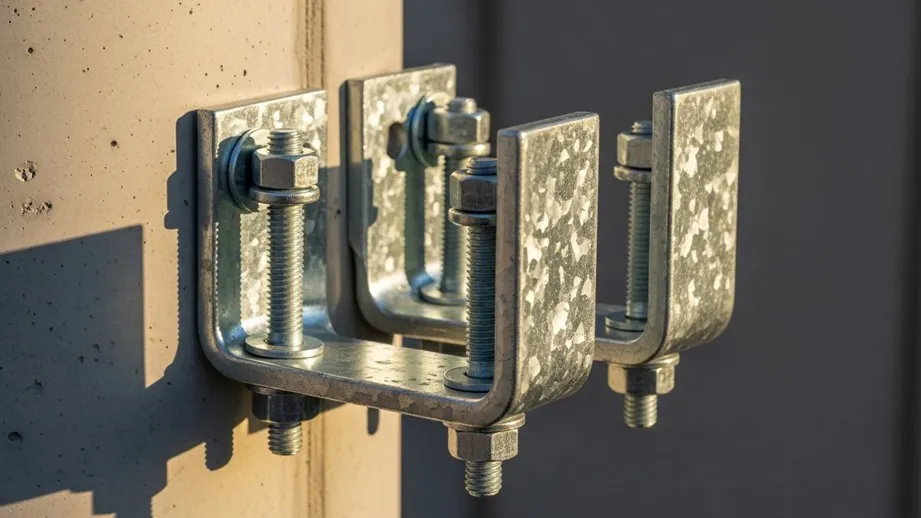

وال پست منقطع
این مدل، مهمترین نوآوری در سیستمهای وال پست به شمار میرود. در روش سنتی، یک پروفیل فولادی ممتد از کف تا سقف اجرا میشد. اما در سیستم وال پست منقطع، از قطعات کوتاهتر (معمولا به شکل ناودانی U) در فواصل معین برای اتصال دیوار به سازه استفاده میشود. این روش نه تنها سبکتر و ارزانتر است، بلکه اصل جداسازی دیوار از قاب را به بهترین شکل ممکن پیادهسازی میکند.
وال پست گالوانیزه
هر یک از انواع وال پست، بهویژه مدل منقطع، میتوانند با یک لایه پوشش روی (Zinc) تولید شوند که به آن وال پست گالوانیزه میگویند. این پوشش مقاومت قطعه را در برابر خوردگی و زنگزدگی به شدت افزایش میدهد و آن را برای استفاده در دیوارهای خارجی، محیطهای مرطوب و جانپناهها ایدهآل میسازد. قیمت وال پست گالوانیزه به دلیل فرآیند پوششدهی، کمی بالاتر از مدلهای معمولی (ورق سیاه) است.
وال پست دیوار داخلی
اگرچه این یک نوع مجزا نیست، اما ضوابط خاصی برای وال پست دیوار داخلی (تیغهها) وجود دارد. به عنوان مثال، طبق مقررات، هر دیوار داخلی با ارتفاع بیش از ۱.۸ متر باید دارای مهار جانبی مناسب باشد.
وال پست افقی
این نوع که به آن «تیرک» نیز میگویند، برای مهار لبهی بالایی دیوارهایی که تا زیر سقف ادامه پیدا نمیکنند یا برای تقسیم دیوارهای بلند به پنلهای کوتاهتر کاربرد دارد. اجرای وال پست افقی به ویژه در دیوارهایی با ارتفاع بیش از ۳.۵ متر ضروری است تا از کمانش خارج از صفحه آنها جلوگیری شود.

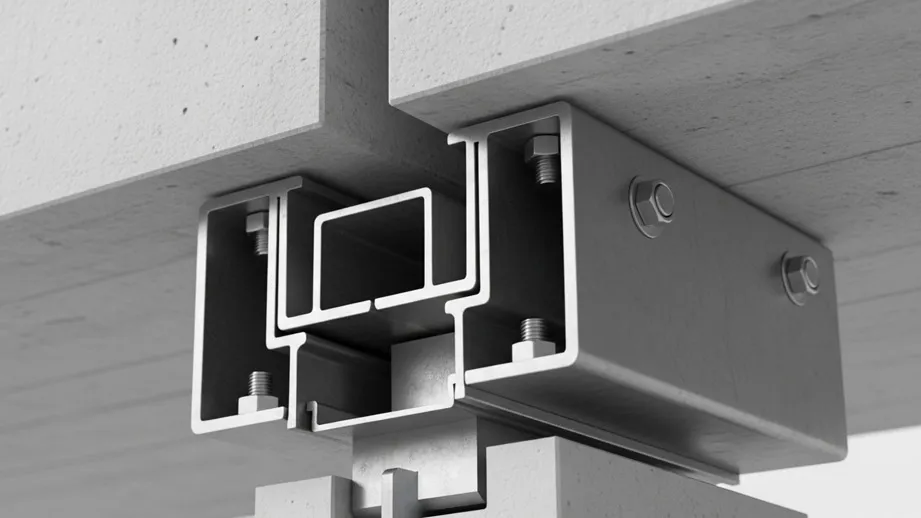

وال پست تلسکوپی
این مورد یک نوع اتصال خاص است، نه یک نوع وال پست مجزا. اتصال تلسکوپی معمولا در بالای وال پست قائم اجرا میشود و به آن اجازه میدهد تا در راستای عمودی آزادانه حرکت کند (برای مثال در اثر خیز تیر سقف)، اما حرکت جانبی آن را مهار میکند. وال پست تلسکوپی یکی از جزئیات اجرایی کلیدی برای پیادهسازی صحیح فلسفه «جداسازی کنترلشده» است و از خرد شدن دیوار تحت بارهای عمودی تیر جلوگیری میکند.
لیست قیمت انواع وال پست
هزینه تمامشده وال پست به عوامل متعددی بستگی دارد و نمیتوان عدد ثابتی برای آن اعلام کرد. با این حال، با شناخت این عوامل میتوان برآورد دقیقی از بودجه مورد نیاز برای این بخش از پروژه داشت.
عوامل کلیدی در تعیین قیمت نهایی
قیمت وال پست تحت تاثیر فاکتورهای فنی و اقتصادی گوناگونی قرار میگیرد که مهمترین آنها عبارتند از:
- نوع مصالح: قیمت فولاد خام (ورق سیاه) با فولاد گالوانیزه متفاوت است. وال پستهای گالوانیزه به دلیل مقاومت بالاتر در برابر خوردگی، گرانتر هستند.
- ابعاد و وزن: ضخامت ورق فولادی (معمولا ۲ میلیمتر)، طول و عرض قطعه، مستقیما بر وزن و در نتیجه قیمت آن تاثیر میگذارد.
- نوع سیستم: مقایسه هزینه بین روش سنتی (نبشیکشی) و سیستمهای نوین (مانند وال پست منقطع گالوانیزه) بسیار مهم است. اگرچه ممکن است قیمت اولیه دو شاخه نبشی در روش سنتی کمتر به نظر برسد، اما هزینههای پنهان مانند دستمزد بالای جوشکار ماهر، مصرف الکترود، رنگآمیزی با ضدزنگ و سرعت اجرای بسیار پایین، هزینه نهایی آن را به مراتب بیشتر از سیستمهای نوین میکند.
- هزینه اجرا: دستمزد نیروی کار برای نصب نیز بخش مهمی از هزینهها را تشکیل میدهد. نصب سریع و آسان سیستمهای آماده و منقطع، هزینه اجرا را کاهش میدهد.
- نوسانات بازار: قیمت جهانی فولاد، نرخ ارز و میزان تقاضا در پروژههای عمرانی، همگی بر قیمت نهایی مصالح هنگام خرید وال پست تاثیرگذار هستند.
چشمانداز قیمت در سال ۱۴۰۴
بازار فولاد و مصالح ساختمانی در ایران به شدت تحت تاثیر متغیرهای کلان اقتصادی مانند نرخ ارز و تورم قرار دارد. پیشبینی میشود در سال ۱۴۰۴ نیز این نوسانات ادامه داشته باشد. در صورت ثبات نسبی در بازار ارز و کنترل تورم، میتوان انتظار داشت که قیمتها افزایش شدیدی نداشته باشند. با این حال، شروع پروژههای بزرگ عمرانی دولتی میتواند با افزایش تقاضا، منجر به رشد قیمتها شود. بنابراین، استعلام قیمت روز پیش از اقدام به خرید امری ضروری است.
در ادامه، جداول تخمینی قیمت برای سال ۱۴۰۴ ارائه شده است. لازم به ذکر است که این قیمتها تقریبی بوده و ممکن است بر اساس فروشنده و شرایط بازار متغیر باشند.
حدود قیمت انواع وال پست آماده (سال ۱۴۰۴)
نوع محصول | ابعاد (سانتیمتر) | جنس ورق | حدود قیمت هر قطعه (تومان) |
وال پست منقطع | طول: ۲۰، برای دیوار ۱۰ | گالوانیزه ۲ میلیمتر | ۲۱,۵۰۰ تا ۴۲,۰۰۰ |
وال پست منقطع | طول: ۲۰، برای دیوار ۱۵ | گالوانیزه ۲ میلیمتر | ۲۶,۵۰۰ تا ۵۲,۰۰۰ |
وال پست منقطع | طول: ۴۰، برای دیوار ۱۰ | گالوانیزه ۲ میلیمتر | ۶۳,۰۰۰ تا ۸۴,۰۰۰ |
وال پست منقطع | طول: ۴۰، برای دیوار ۱۵ | گالوانیزه ۲ میلیمتر | ۷۷,۰۰۰ تا ۱۰۳,۰۰۰ |
وادار میانی H شکل | طول: ۳۰۰، برای دیوار ۱۰ | ورق سیاه ۲ میلیمتر | ۶۲۵,۰۰۰ تا ۶۵۰,۰۰۰ |
وادار میانی H شکل | طول: ۳۰۰، برای دیوار ۱۵ | ورق سیاه ۲ میلیمتر | ۷۰۰,۰۰۰ تا ۷۷۰,۰۰۰ |
مقایسه هزینه تمامشده اجرای وال پست سنتی در مقابل سیستمهای نوین
سیستم مهار دیوار | اجزای اصلی | سرعت اجرا | نیاز به نیروی ماهر | عملکرد لرزهای | هزینه نسبی تمامشده |
سنتی (نبشیکشی) | نبشی سرتاسری، جوشکاری | پایین | بالا (جوشکار ماهر) | ضعیف (ایجاد اتصال صلب) | بالا |
مدرن (وال پست منقطع) | ناودانی منقطع، پیچ و رولبولت | بالا | متوسط | عالی (جداسازی دیوار) | متوسط |
نوین (وال مش) | توری فایبرگلاس، پلاستر | بسیار بالا | پایین | عالی (یکپارچگی دیوار) | پایین |
نحوه اجرای وال پست
اجرای وال پست یک فرآیند تخصصی است که نیازمند دقت بالا و تطابق کامل با نقشههای اجرایی و ضوابط آییننامهای است. هرگونه خطا در این مرحله میتواند عملکرد کل سیستم را مختل کرده و ایمنی ساختمان را به خطر اندازد.
راهنمای گام به گام نصب در سازههای مختلف
اگرچه روشهای نوین جایگزین نبشیکشی سنتی شدهاند، اما این روش همچنان در برخی پروژهها به کار میرود. در ادامه، مراحل کلی نحوه اجرای وال پست با نبشی تشریح میشود:
- آمادهسازی و نصب صفحات پایه: پیش از بتنریزی سقف، صفحات فلزی (بیس پلیت) در محلهای دقیق اجرای وال پست در کف و زیر تیر سقف کار گذاشته میشوند.
- ساخت و نصب وال پست: وال پست که معمولا از دو نبشی (حداقل نمره ۵) تشکیل شده و با میلگردهایی به هم متصل میشود، ساخته شده و به صفحات پایه جوش داده میشود. کنترل دقیق شاقول بودن وال پست در این مرحله حیاتی است.
- دیوارچینی: دیوارچینی در میان دو نبشی وال پست انجام میشود. دهانه نبشیها باید حدود یک سانتیمتر از ضخامت دیوار بیشتر باشد تا دیوار به راحتی در آن قرار گیرد.
- اتصالات تکمیلی: در فواصل معین (مثلا هر ۷۰ سانتیمتر)، میلگردهای عصایی به وال پست جوش داده میشوند تا دیوار را درگیر کنند. در نهایت، روی وال پست با توری مرغی یا رابیتس پوشانده میشود تا از ترکخوردگی گچ در مرحله نازککاری جلوگیری شود.
نکات اجرایی در اسکلت بتنی و فلزی
نحوه اجرای وال پست دیوارهای داخلی و خارجی بسته به نوع اسکلت ساختمان تفاوتهایی دارد:
- در سازه فلزی: اجرا سادهتر است، زیرا میتوان وال پست را مستقیما به تیرها و ستونهای فولادی جوش داد.

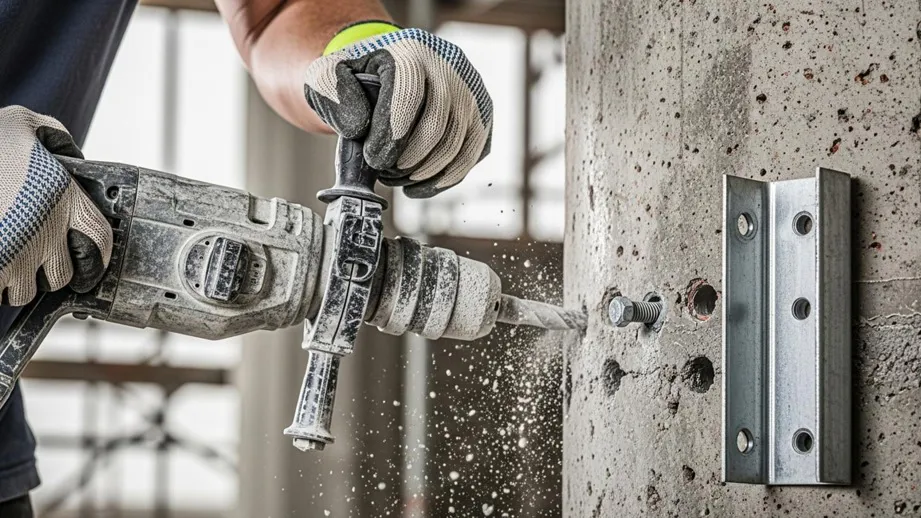

- در سازه بتنی: اجرا پیچیدهتر است. بهترین حالت، نصب صفحات اتصال (بیس پلیت) پیش از بتنریزی است. اگر این کار انجام نشده باشد، باید صفحات را با استفاده از رول بولت یا انکر بولت به بتن متصل کرد. استفاده از میخهای فولادی که با تفنگ هیلتی نصب میشوند، مطلقا ممنوع است، زیرا به بتن آسیب جدی وارد کرده و اتصال قابل اعتمادی ایجاد نمیکند.
اشتباهات رایج که ایمنی سازه را به خطر میاندازند
برخی اشتباهات اجرایی، با وجود سادگی، میتوانند تمام هزینهها و زحمات را بیاثر کرده و حتی شرایط را خطرناکتر کنند. برخی از این خطاها عبارتند از:
- جوش دادن وال پست به تیر سقف: این کار اتصال کشویی را از بین برده و همان اتصال صلب و مخرب روش سنتی را ایجاد میکند.
- اجرای وادار قائم در فاصله کمتر از یک متر از ستون: این کار مانع از تشکیل مفصل پلاستیک در تیر و ستون هنگام زلزله شده و به شکلپذیری سازه آسیب میزند.
- استفاده از میلگرد به جای نبشی در کلافهای افقی: میلگرد مقاومت لازم برای یک کلاف افقی را ندارد و این کار یک تخلف اجرایی محسوب میشود.
- اتصال صلب دیوارهای عمود بر هم (هشتگیر کردن): این کار باعث انتقال نیروی مخرب از یک دیوار به دیوار دیگر میشود و باید از آن اجتناب کرد.
تفاوت وادار و وال پست
در صنعت ساختمان، دو اصطلاح «وادار» و «وال پست» اغلب به جای یکدیگر به کار میروند و برای بسیاری از افراد تفاوتی میان آنها وجود ندارد. این استفاده مترادف تا حد زیادی قابل قبول است، زیرا هر دو به سیستم مهار دیوار اشاره دارند.
ریشهیابی دو اصطلاح در مهندسی عمران
در گفتار رایج کارگاهی و حتی در بسیاری از متون فنی، «وال پست» و «وادار» به یک مفهوم اشاره دارند: عضوی که برای تقویت دیوار به کار میرود. این همپوشانی معنایی باعث شده است که در عمل، تفاوت چندانی بین این دو واژه قائل نشوند.
تفاوتهای فنی و کاربردی از دیدگاه آییننامه
با این حال، از نگاه دقیقتر مهندسی و آییننامهای، میتوان تمایز ظریفی بین این دو قائل شد. تفاوت وادار و وال پست در این است که «وال پست» یک اصطلاح کلی و جامع برای کل سیستم مهار دیوار است که شامل تمام اجزای قائم، افقی (تیرکها) و اتصالات میشود. در مقابل، «وادار» به طور مشخص به عضو قائم (عمودی) این سیستم اطلاق میشود. به عبارت دیگر، هر واداری بخشی از یک سیستم وال پست است، اما تمام اجزای یک وال پست (مانند تیرک افقی) لزوما وادار نیستند. این تمایز به درک دقیقتر اجزای سیستم کمک میکند.
جایگزین وال پست
با توجه به هزینهبر و زمانبر بودن روشهای سنتی اجرای وال پست، صنعت ساختمان به سمت راهکارهای نوین و بهینهتر حرکت کرده است. این جایگزینها نه تنها اقتصادیتر هستند، بلکه عملکرد لرزهای بهتری نیز ارائه میدهند.

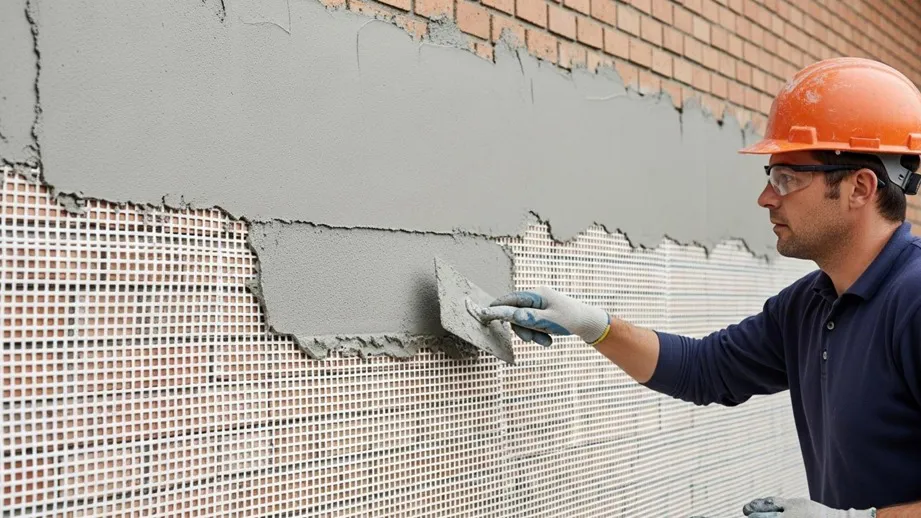

سیستم وال مش (Wall Mesh): راهکاری نوین و اقتصادی
برجستهترین جایگزین وال پست سنتی، سیستم «وال مش» است. این روش که بر پایه فناوری کامپوزیتهای سیمانی مسلح شده با الیاف (FRCM) استوار است، از شبکهای از توری فایبرگلاس مقاوم به قلیا تشکیل شده که روی سطح دیوار قرار گرفته و با یک لایه پلاستر گچی یا سیمانی پوشانده میشود. مزایای اصلی وال مش عبارتند از:
- کاهش چشمگیر هزینه: با حذف کامل پروفیلهای فولادی سنگین، میلگرد بستر و جوشکاری، هزینه اجرای وال مش میتواند ۳۰ تا ۶۰ درصد کمتر از روشهای سنتی باشد.
- سرعت اجرای بسیار بالا: مراحل نصب وال مش سادهتر است و نیاز به نیروی کار متخصص (مانند جوشکار) ندارد، که این امر زمان اجرای پروژه را به شدت کاهش میدهد.
- وزن بسیار کم: حذف فولاد از سیستم مهار دیوار، به سبکسازی سازه و کاهش بار مرده ساختمان کمک شایانی میکند.
- عملکرد لرزهای عالی: تستهای میز لرزه نشان دادهاند که این سیستم با ایجاد یکپارچگی در تمام سطح دیوار، عملکرد بسیار مطلوبی در برابر نیروهای زلزله دارد.
میلگرد بستر: مکملی ضروری یا جایگزینی مستقل؟
میلگرد بستر، که از دو مفتول آجدار متصل به هم تشکیل شده، یکی دیگر از اجزای مهم در مقاومسازی دیوارهای بنایی است. با این حال، یک تصور اشتباه رایج وجود دارد که میتوان از میلگرد بستر به تنهایی به عنوان جایگزین وال پست استفاده کرد. در حقیقت، میلگرد بستر و وال پست دو سیستم مکمل هستند که وظایف متفاوتی دارند. وال پست وظیفه اتصال کلی دیوار به اسکلت سازه و مهار حرکت خارج از صفحه آن را بر عهده دارد. در مقابل، میلگرد بستر به صورت افقی در بندهای ملات قرار میگیرد و وظیفه اصلی آن افزایش انسجام داخلی و مقاومت کششی خود دیوار است. پیوست ششم آییننامه ۲۸۰۰ نیز بر استفاده همزمان از هر دو سیستم (مثلا وال پست منقطع به همراه میلگرد بستر) برای دستیابی به بهترین عملکرد لرزهای تاکید دارد. بنابراین، میلگرد بستر یک جایگزین مستقل برای وال پست نیست، بلکه یک جزء ضروری برای تکمیل عملکرد آن به شمار میرود.
جمعبندی
در نهایت، وال پست صرفا یک قطعه فلزی یا بتنی در ساختمان نیست، بلکه یک سیستم حیاتی برای حفظ جان ساکنان و پایداری سازه در برابر نیروهای ویرانگر زلزله و باد است. دانش مهندسی در این حوزه از روشهای سنتی و صلب که منجر به تخریب دیوار میشدند، به سمت سیستمهای نوین و انعطافپذیر مانند وال پست منقطع تکامل یافته است که با جداسازی هوشمندانه دیوار از قاب، عملکرد لرزهای را بهینه میکنند. رعایت دقیق ضوابط آییننامهها، بهویژه پیوست ششم استاندارد ۲۸۰۰، یک الزام غیرقابل چشمپوشی برای تمام پروژههای ساختمانی است. همچنین، ظهور جایگزینهای اقتصادی و کارآمدی مانند سیستم وال مش، افق جدیدی را برای ساخت سازههایی ایمنتر، سریعتر و با هزینه کمتر پیش روی صنعت ساختمان قرار داده است. انتخاب و اجرای صحیح هر یک از این سیستمها، سرمایهگذاری مستقیمی در ایمنی و دوام بلندمدت ساختمان خواهد بود.
