لوله برق pvc چیست؟ انواع، لیست قیمت، سایز و طول

در دنیای مدرن مهندسی و ساختمان‌سازی، ایمنی و دوام تاسیسات حرف اول را می‌زند. در میان اجزای مختلف یک ساختمان، سیستم برق‌کشی به دلیل حساسیت بالا و خطرات بالقوه، نیازمند توجه ویژه‌ای است. لوله برق pvc به عنوان یک جزء حیاتی و محافظ، نقشی کلیدی در حفاظت از جان و مال ساکنان ایفا می‌کند. این محصول با ایجاد یک پوشش امن برای سیم‌ها و کابل‌ها، از آن‌ها در برابر آسیب‌های فیزیکی، رطوبت و حریق محافظت کرده و زیرساختی استاندارد و قابل اعتماد برای سیستم الکتریکی ساختمان فراهم می‌آورد. این راهنما به صورت جامع شما را با تمام جنبه‌های این محصول، از تعریف و انواع آن گرفته تا نکات فنی و راهنمای خرید، آشنا می‌کند.

لوله برق pvc چیست؟

لوله برق pvc، که نام کامل آن «پلی وینیل کلراید» است، نوعی لوله پلیمری است که به طور ویژه برای محافظت و هدایت سیم‌ها و کابل‌های الکتریکی طراحی شده است. وظیفه اصلی این لوله‌ها، که در اصطلاح فنی «کاندوئیت» (Conduit) نیز نامیده می‌شوند، ایجاد یک کانال امن و ایزوله درون دیوارها، سقف‌ها و کف ساختمان است.

مهم‌ترین ویژگی ذاتی این لوله‌ها، نارسانا بودن آن‌ها در برابر جریان الکتریسیته است. این خاصیت، خطر برق‌گرفتگی ناشی از تماس تصادفی با لوله‌ها را به صفر می‌رساند. ویژگی حیاتی دیگر، مقاومت بالای آن‌ها در برابر آتش است. لوله‌های استاندارد از شعله‌ور شدن و کمک به گسترش آتش‌سوزی در هنگام بروز اتصالی یا حوادث مشابه جلوگیری می‌کنند. به همین دلیل، در بازار اغلب با نام «لوله برق نسوز» شناخته می‌شوند.

چرا استفاده از محافظ برای سیم کشی ضروری است؟

شاید این سوال مطرح شود که چرا نمی‌توان سیم‌ها را مستقیما زیر لایه‌ای از گچ یا سیمان قرار داد؟ پاسخ به این سوال در خطرات متعددی نهفته است که سیم‌کشی‌های غیراصولی و قدیمی به همراه داشتند. در گذشته، سیم‌ها به دلیل نداشتن پوشش محافظ، همواره در معرض آسیب‌های جدی بودند. رطوبت دیوار می‌توانست به مرور زمان عایق سیم را از بین ببرد، برخورد ناگهانی یک میخ یا مته هنگام نصب وسایل روی دیوار باعث پارگی سیم و اتصالی می‌شد و حتی جوندگان نیز می‌توانستند به سیم‌ها آسیب برسانند.

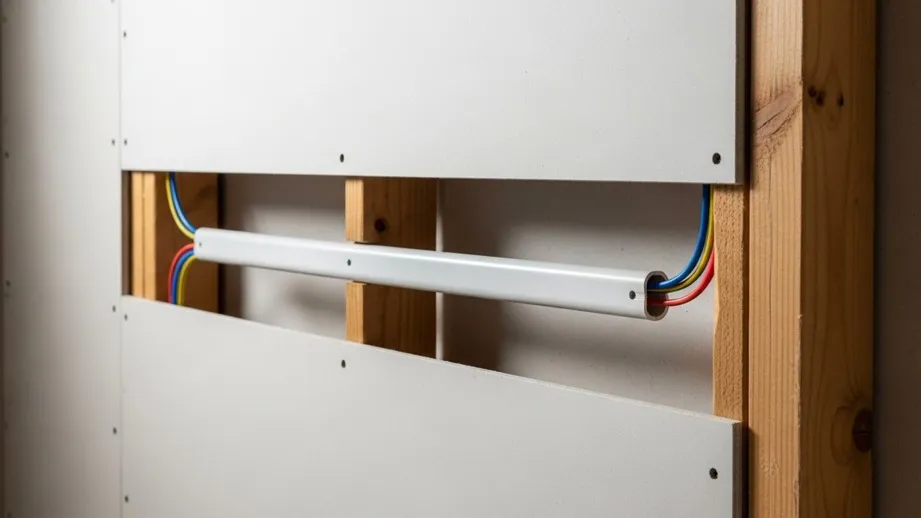

استفاده از لوله برق pvc تمام این مشکلات را برطرف می‌کند. این لوله‌ها همچون یک زره، سیم‌ها را در برابر ضربه، فشار، رطوبت و مواد شیمیایی خورنده موجود در مصالح ساختمانی محافظت می‌کنند. علاوه بر این، فرایند سیم‌کشی را نظم بخشیده و این امکان را فراهم می‌آورند که در آینده بتوان به راحتی و بدون نیاز به تخریب، سیم‌ها را تعویض کرد یا سیم جدیدی به مدار اضافه نمود.

انواع لوله برق pvc

لوله‌های برق پی وی سی را می‌توان بر اساس ویژگی‌ها و روش‌های نصب به دسته‌های مختلفی تقسیم کرد. اما مهم‌ترین دسته‌بندی که امروزه در بازار ایران رایج است، بر اساس قابلیت خم‌پذیری آن‌ها تعریف می‌شود. این تفاوت منجر به پیدایش دو نوع اصلی «خم گرم» و «خم سرد» شده است.

لوله‌های خم گرم (منعطف‌سازی با حرارت)

این محصولات نسل قدیمی‌تر انواع لوله برق pvc به شمار می‌روند. همان‌طور که از نامشان پیداست، برای ایجاد زاویه و خم در این لوله‌ها، برقکار باید از حرارت ملایم (مانند شعله پخش‌کن یا سشوار صنعتی) استفاده کند. حرارت باعث نرم شدن موقتی لوله شده و به نصاب اجازه می‌دهد آن را به شکل دلخواه فرم دهد. این روش علاوه بر زمان‌بر بودن، نیازمند مهارت بالایی است، زیرا حرارت بیش از حد می‌تواند به لوله آسیب بزند یا آن را بسوزاند. امروزه استفاده از این نوع لوله به دلیل وجود جایگزین‌های بهتر، بسیار محدود شده است.

لوله برق pvc خم سرد

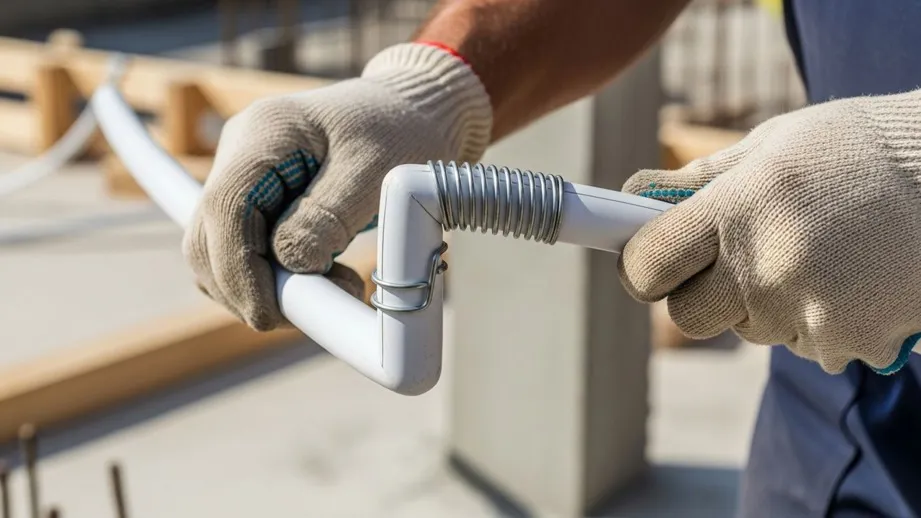

این نوع لوله، انتخاب استاندارد و مدرن در صنعت ساختمان امروزی است. بزرگ‌ترین مزیت لوله برق pvc خم سرد آن است که برای خم کردن آن هیچ نیازی به استفاده از حرارت وجود ندارد. برقکاران با استفاده از ابزاری ساده و کارآمد به نام «فنر خم‌کن»، فنر را به داخل لوله هدایت کرده و با فشار دست، لوله را تا زاویه مورد نظر خم می‌کنند. این ویژگی نه تنها سرعت اجرای پروژه‌ها را به شکل چشمگیری افزایش می‌دهد، بلکه با حذف نیاز به بسیاری از اتصالات زانویی، یک مسیر یکپارچه و امن‌تر برای عبور سیم‌ها ایجاد می‌کند.

تفاوت UPVC و PVC در لوله‌های برقی

راز قابلیت خم سرد در تفاوت مواد اولیه نهفته است.

• PVC: برای انعطاف‌پذیر کردن پلی وینیل کلراید معمولی، به آن مواد شیمیایی به نام «نرم‌کننده» یا پلاستیسایزر (Plasticizer) اضافه می‌کنند. این همان ماده‌ای است که در لوله‌های خم گرم استفاده می‌شود.
• UPVC: این عبارت مخفف Unplasticized Polyvinyl Chloride است، یعنی پلی وینیل کلرایدی که هیچ ماده نرم‌کننده‌ای به آن اضافه نشده است.

حذف این نرم‌کننده‌ها، خواص ماده را به کلی تغییر می‌دهد. لوله‌های UPVC که ماده اصلی اکثر لوله‌های خم سرد استاندارد هستند، بسیار سخت‌تر، مستحکم‌تر و مقاوم‌تر در برابر ضربه و فشارند. اما مهم‌ترین تفاوت برای کاربرد برقی، ایمنی در برابر آتش است. PVC نرم در برابر آتش آسیب‌پذیر است، اما UPVC مقاومت فوق‌العاده‌ای در برابر شعله دارد و «خودخاموش‌شونده» (Self-Extinguishing) است؛ یعنی به محض حذف منبع آتش، سوختن آن نیز متوقف می‌شود. این ویژگی، لوله برق pvc خم سرد از جنس UPVC را به ایمن‌ترین گزینه تبدیل می‌کند.

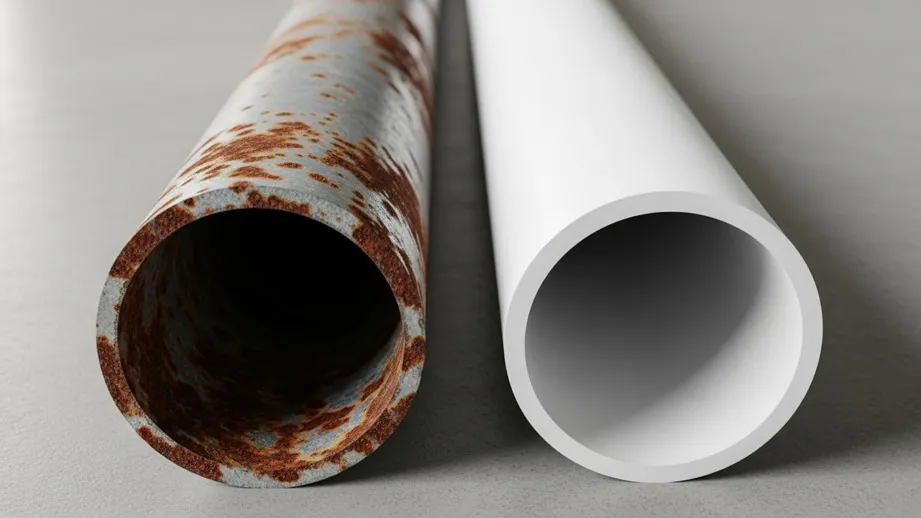

مقایسه با لوله‌های فلزی گالوانیزه

قبل از فراگیر شدن لوله‌های پلیمری، لوله‌های فلزی (گالوانیزه) گزینه اصلی برای محافظت از سیم‌ها بودند. این لوله‌ها استحکام فیزیکی بسیار بالایی دارند و هنوز در برخی محیط‌های صنعتی سنگین کاربرد دارند. با این حال، معایب بزرگ آن‌ها باعث شد لوله برق pvc به سرعت جایگزین آن‌ها در پروژه‌های مسکونی و تجاری شود:

• وزن بالا: حمل و نصب لوله‌های فلزی بسیار دشوار است.
• نصب زمان‌بر: برای خم کردن و اتصال آن‌ها به ابزارهای تخصصی و سنگین نیاز است.
• خوردگی و زنگ‌زدگی: بزرگ‌ترین ضعف لوله‌های فلزی، آسیب‌پذیری در برابر رطوبت است. لوله‌ای که در دیوار مرطوب زنگ بزند، به مرور زمان از بین می‌رود.
• قیمت بالا: هزینه تمام شده لوله‌های فلزی به مراتب بیشتر است.

در مقابل، لوله برق pvc سبک، ارزان، کاملا ضد زنگ و مقاوم در برابر مواد شیمیایی است و نصب آن به دلیل انعطاف‌پذیری بالا، بسیار سریع‌تر انجام می‌شود.

کاربردهای لوله برق pvc

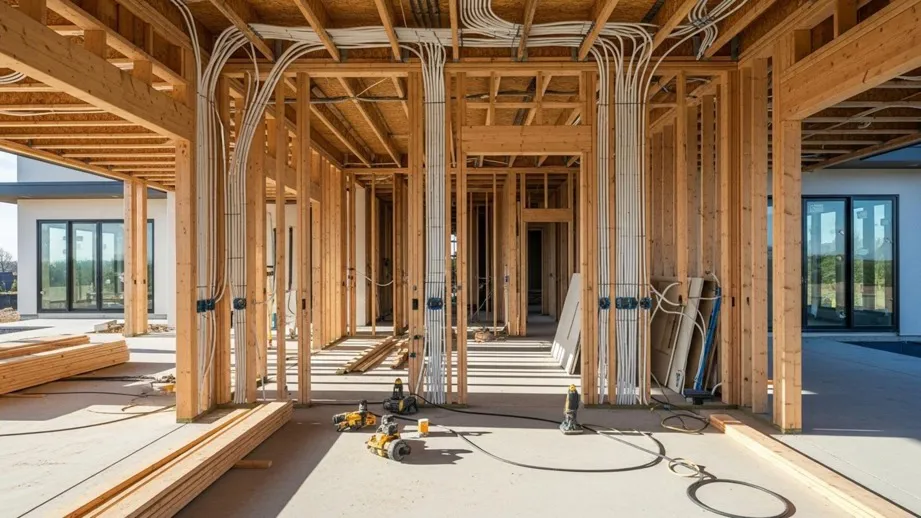

کاربرد اصلی و فراگیر لوله برق pvc، در سیستم‌های برق‌کشی توکار ساختمان‌های مختلف است. از آپارتمان‌ها و ویلاها گرفته تا مجتمع‌های تجاری، اداری، هتل‌ها و مراکز درمانی، همگی از این محصول برای ایجاد زیرساخت الکتریکی خود بهره می‌برند. این لوله‌ها نه تنها برای سیم‌های برق روشنایی و پریزها، بلکه برای عبور دادن کابل‌های حساس دیگری مانند کابل تلفن، شبکه کامپیوتری (LAN)، آنتن مرکزی و فیبر نوری نیز یک مسیر امن و محافظت‌شده فراهم می‌کنند.

کاربرد در محیط‌های صنعتی و خاص

برخلاف تصور عمومی، کاربرد این لوله‌ها به مصارف ساختمانی محدود نمی‌شود. انواع خاصی از لوله برق pvc سخت (UPVC) به دلیل مقاومت شیمیایی فوق‌العاده در برابر اسیدها، بازها و مواد خورنده، گزینه‌ای ایده‌آل برای محیط‌های صنعتی پرخطر هستند. در کارخانه‌ها، پالایشگاه‌ها، صنایع پتروشیمی و معادن که هم خطر انفجار و هم وجود مواد شیمیایی مطرح است، از این لوله‌ها برای حفاظت از سیستم‌های برق و کابل‌های ابزار دقیق استفاده می‌شود.

جدول انواع سایز لوله برق pvc

انتخاب سایز مناسب لوله یکی از اولین مراحل در طراحی سیستم برق‌کشی است. سایز این لوله‌ها معمولا با سه استاندارد مختلف بیان می‌شود: میلی‌متر (قطر خارجی)، اینچ و استاندارد PG آلمان. در بازار ایران، استاندارد PG بسیار رایج است. برای مثال، «لوله نمره ۱۳» یا «لوله ۱۳.۵» به سایز PG 13.5 اشاره دارد که معادل قطر ۲۰ میلی‌متر است. جدول سایز لوله برق pvc زیر به شما در انتخاب سایز مناسب کمک می‌کند.

طول استاندارد شاخه‌ها

یکی دیگر از مشخصات فنی، طول لوله برق pvc است. این محصول به صورت شاخه‌ای به فروش می‌رسد و طول استاندارد هر شاخه در اکثر کارخانه‌های ایرانی، ۶ متر است.

لیست قیمت لوله برق pvc

قیمت لوله برق pvc به عوامل مختلفی بستگی دارد. اولین و واضح‌ترین عامل، سایز لوله است؛ هرچه قطر لوله بزرگ‌تر باشد، قیمت آن نیز بالاتر خواهد بود. اما یک عامل کلیدی و پنهان که تاثیر زیادی بر قیمت دارد، «وزن» هر شاخه است.

شما ممکن است در بازار دو لوله با سایز یکسان (مثلا PG 16) اما با قیمت‌های متفاوت پیدا کنید. دلیل این تفاوت، وزن آن‌هاست. تولیدکنندگان یک سایز مشخص را در وزن‌های مختلف (مانند ۸۰۰، ۱۰۰۰ یا ۱۲۰۰ گرمی) تولید می‌کنند. وزن بالاتر به معنای ضخامت دیواره بیشتر است. لوله سنگین‌تر، مقاومت بسیار بیشتری در برابر فشار و ضربه‌های حین ساخت‌وساز دارد. لوله‌های بسیار ارزان که با نام «ضعیف» یا «معمولی» فروخته می‌شوند، وزن کمی دارند، به راحتی می‌شکنند و ایمنی لازم را فراهم نمی‌کنند.

عامل دیگر، نوع لوله است. لوله برق pvc خم سرد به دلیل فرمولاسیون پیشرفته‌تر UPVC، مقاومت بالاتر در برابر آتش و قابلیت خم‌پذیری بدون حرارت، معمولا قیمت بیشتری نسبت به لوله‌های خم گرم دارد.

جدول زیر، لیست قیمت حدودی را برای لوله‌های نوع استاندارد (خم سرد با وزن متوسط) بر اساس برآوردهای پاییز سال ۱۴۰۴ نشان می‌دهد.

آشنایی با بست لوله برق pvc

یک سیستم لوله‌کشی کامل، علاوه بر لوله به قطعات جانبی دیگری نیز نیاز دارد. این قطعات به دو دسته اصلی «اتصالات» و «بست‌ها» تقسیم می‌شوند.

معرفی اتصالات ضروری (بوشن و زانویی)

برای اتصال لوله‌ها به یکدیگر یا به قوطی‌های کلید و پریز، از اتصالات لوله برق pvc استفاده می‌شود. دو مورد از پرکاربردترین آن‌ها عبارتند از:

• بوشن (Bushing): یک قطعه استوانه‌ای کوتاه که برای اتصال دو شاخه لوله در یک مسیر مستقیم به کار می‌رود.
• زانویی (Elbow): قطعه‌ای خمیده با زاویه ۹۰ درجه که برای تغییر مسیر لوله در گوشه‌های دیوار استفاده می‌شود. هرچند لوله‌های خم سرد را می‌توان با فنر خم کرد، اما گاهی برای زوایای بسیار تند یا نصب روکار از زانویی آماده استفاده می‌شود.

انواع بست برای نصب روی سطوح

برای محکم کردن لوله‌ها روی دیوار یا سقف، به خصوص در سیم‌کشی‌های روکار، از انواع بست لوله برق pvc استفاده می‌شود:

• بست دیواری: ساده‌ترین نوع بست که لوله درون آن قرار گرفته و با یک پیچ به دیوار محکم می‌شود.
• بست چنگالی: این بست‌ها استحکام بالاتری دارند و برای نگهداری لوله‌های سنگین‌تر یا چند لوله در کنار هم مناسب هستند.

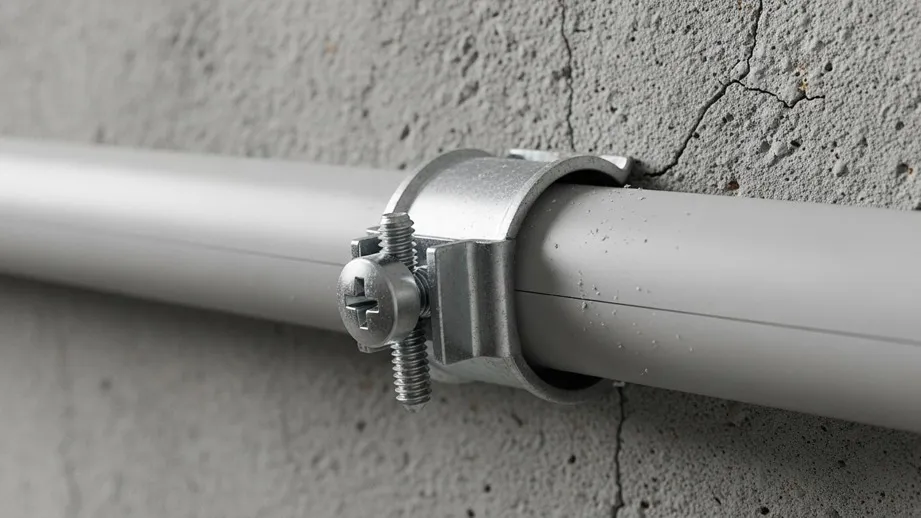

• بست اسپیت: نوعی بست فلزی مخصوص برای نصب بسیار محکم لوله‌ها به سقف‌ها و دیوارهای بتنی.

نگاهی به خط تولید لوله برق pvc

فرایند تولید لوله پی وی سی یک عملیات صنعتی پیشرفته و خودکار است که با آماده‌سازی مواد اولیه شروع می‌شود.

آماده‌سازی مواد اولیه

ماده اولیه صرفا پودر PVC خام نیست، بلکه ترکیبی دقیق از مواد مختلف است. این ترکیب شامل پودر PVC، پایدارکننده‌های حرارتی (برای جلوگیری از سوختن مواد در دستگاه)، روان‌کننده‌ها (برای حرکت آسان مواد مذاب)، مقاوم‌کننده‌های ضربه و رنگدانه‌ها است. این مواد با نسبت‌های دقیق در یک میکسر با سرعت بالا مخلوط شده تا ترکیبی یکنواخت حاصل شود.

نقش دستگاه اکسترودر در تولید

قلب خط تولید لوله برق pvc، دستگاه تولید لوله برق pvc یا اکسترودر است. این دستگاه مانند یک چرخ‌گوشت صنعتی غول‌پیکر عمل می‌کند. مخلوط پودری وارد آن شده و توسط یک مارپیچ چرخان به جلو رانده می‌شود. همزمان، المنت‌های حرارتی اطراف سیلندر، مواد را ذوب کرده و به یک خمیر پلاستیکی یکنواخت تبدیل می‌کنند. این خمیر مذاب با فشار بسیار بالا از یک قالب (Die) که به شکل لوله است، خارج می‌شود. لوله داغ و نرم بلافاصله وارد حوضچه‌های آب سرد شده تا شکل خود را حفظ کرده و سخت شود. در انتهای خط، یک اره اتوماتیک آن را در طول‌های ۶ متری برش می‌دهد.

راهنمای خرید لوله برق pvc

هنگام خرید لوله برق pvc، توجه به چند نکته ساده می‌تواند شما را از انتخاب یک محصول بی‌کیفیت و ناایمن باز دارد.

روش‌های ساده برای تشخیص کیفیت

بهترین راه، خرید از برندهای معتبر و دارای نشان استاندارد ملی ایران است. اما برای ارزیابی چشمی کیفیت، می‌توانید موارد زیر را بررسی کنید:

• ظاهر لوله: سطح داخلی و خارجی لوله باید کاملا صاف، یکنواخت و براق باشد. هرگونه ناهمواری، زبری یا موج روی سطح، نشانه کیفیت پایین تولید است.
• ضخامت یکنواخت: ضخامت دیواره لوله باید در تمام طول و زوایای آن یکسان باشد.
• تست فشار: لوله باکیفیت نباید با فشار دست یا قرار گرفتن زیر پا (به صورت کنترل‌شده) به راحتی ترک بخورد.

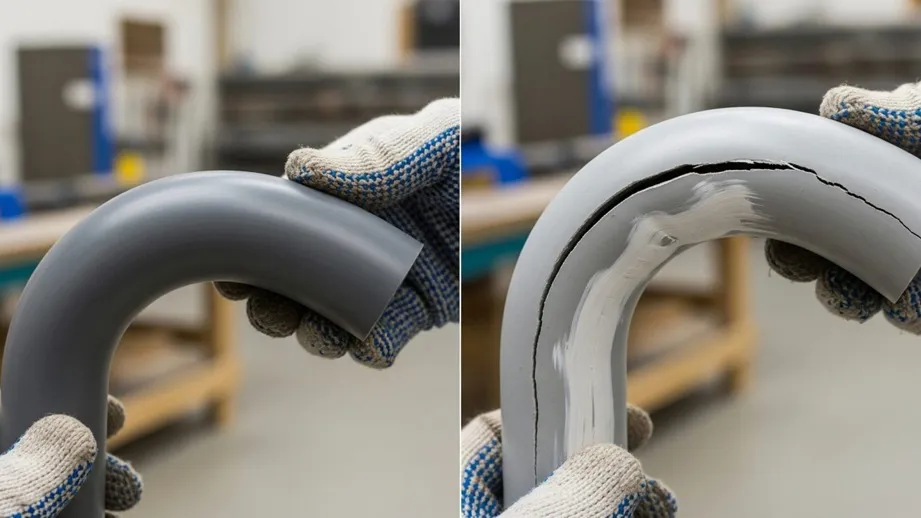

• تست خم: لوله خم سرد استاندارد هنگام خم شدن با فنر دچار شکستگی یا سفیدک زدن در محل خم نمی‌شود.
• تست شعله: مهم‌ترین تست! یک شعله کوچک را برای چند ثانیه به لوله نزدیک کنید. لوله برق pvc استاندارد (UPVC) نباید آتش بگیرد. پس از دور کردن شعله، آتش باید فورا خاموش شود. اگر لوله به سوختن ادامه دهد، غیراستاندارد و بسیار خطرناک است.
• وزن: در مقایسه دو لوله با سایز یکسان، لوله سنگین‌تر معمولا کیفیت و مقاومت بیشتری دارد.

اهمیت استانداردها و مقررات ملی

بر اساس مبحث سیزدهم مقررات ملی ساختمان ایران، استفاده از لوله‌های برق استاندارد و نسوز الزامی است. یک قانون مهم دیگر به نسبت تعداد سیم‌ها به قطر لوله مربوط می‌شود. مجموع سطح مقطع سیم‌ها نباید بیش از ۴۰ درصد سطح مقطع داخلی لوله را اشغال کند. این فضای خالی برای جلوگیری از داغ شدن سیم‌ها و امکان تعویض و تعمیر در آینده ضروری است.

مزایا و معایب لوله برق پی وی سی

هر محصولی نقاط قوت و ضعف خود را دارد. آشنایی با آن‌ها به انتخاب هوشمندانه‌تر کمک می‌کند.

مزایا:

• ایمنی الکتریکی: کاملا عایق جریان برق و حذف خطر برق‌گرفتگی.
• ایمنی آتش: خاصیت خودخاموش‌شوندگی در انواع استاندارد (UPVC).
• مقاومت محیطی: کاملا ضد زنگ، ضد رطوبت و مقاوم در برابر مواد شیمیایی ساختمانی.
• وزن سبک و نصب آسان: حمل و نصب سریع و بدون نیاز به ابزار سنگین.
• قیمت مقرون‌به‌صرفه: هزینه تمام شده بسیار کمتر از جایگزین‌های فلزی.
• طول عمر بالا: به دلیل مقاومت در برابر خوردگی، عمر مفید بسیار طولانی دارد.

معایب:

• حساسیت به نور خورشید: اشعه ماورا بنفش (UV) به مرور زمان باعث شکنندگی لوله‌های معمولی می‌شود، بنابراین برای نصب روکار در معرض آفتاب مناسب نیستند (مگر اینکه از نوع Anti-UV باشند).
• شکنندگی در سرمای شدید: در دماهای بسیار پایین، PVC ترد و شکننده می‌شود و باید در نصب و انبارداری در هوای سرد احتیاط کرد.

جمع‌بندی

لوله برق pvc به لطف ترکیب منحصربه‌فردی از ایمنی بالا، دوام طولانی، نصب آسان و قیمت اقتصادی، به یک استاندارد غیرقابل جایگزین در صنعت ساختمان تبدیل شده است. از سیم‌کشی یک آپارتمان کوچک تا حفاظت از کابل‌های یک مجموعه صنعتی، انواع لوله برق pvc، به ویژه نوع پرکاربرد خم سرد، راه‌حلی قابل اعتماد و ایمن ارائه می‌دهند. مهم‌ترین نکته برای خریداران، فراتر از توجه به قیمت لوله برق pvc، اطمینان از استاندارد بودن و کیفیت محصول است. یک تست شعله ساده می‌تواند تفاوت میان ایمنی و خطر را مشخص کند. انتخاب محصول باکیفیت و اجرای اصولی، تضمین‌کننده امنیت و آرامش ساکنان برای سال‌های طولانی خواهد بود.
