خدمات فرزکاری؛ مراحل، کاربردها، دستگاه‌ها و ابزارها

اگر نگاهی به دنیای پیرامون خود بیندازید، از قطعات دقیق تلفن هوشمند در دستتان تا اجزای پیچیده موتور خودرو، متوجه می‌شوید که بسیاری از این اشیا با دقتی شگفت‌انگیز ساخته شده‌اند. این سطح از ظرافت، مدیون فرآیندهای تولید پیشرفته‌ای است که فرزکاری یکی از مهم‌ترین و بنیادی‌ترین آن‌ها به شمار می‌رود. این فرآیند، ستون فقرات صنایع تولیدی مدرن است و به ما این قدرت را می‌دهد که مواد خام، از فلزات سرسخت گرفته تا پلاستیک و چوب را به قطعاتی کاربردی و پیچیده تبدیل کنیم. در این مقاله، به شکلی جامع و روان، تمام جنبه‌های این عملیات حیاتی را از تعریف اولیه و انواع آن گرفته تا کاربردها، ابزارها و هزینه‌های مرتبط با آن بررسی خواهیم کرد.

فرزکاری چیست؟

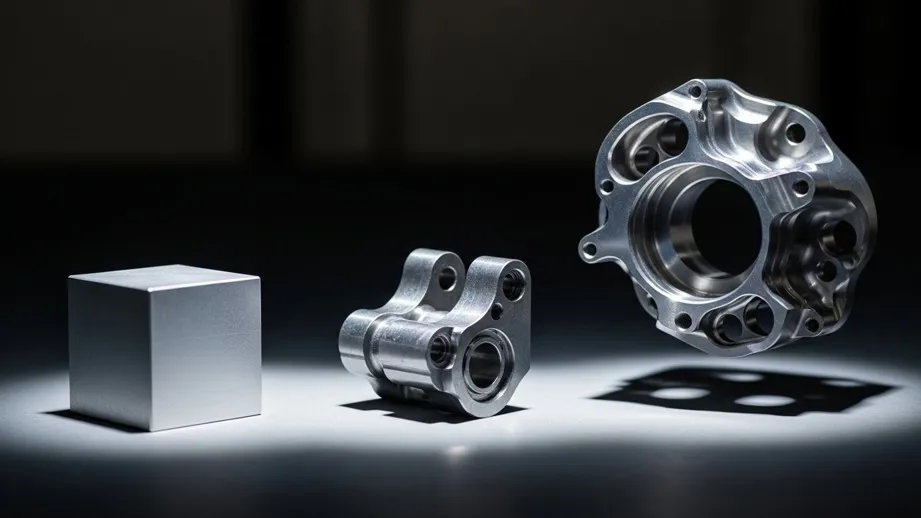

فرزکاری (Milling) در ساده‌ترین تعریف، یک فرآیند تولید «کاهشی» یا «براده‌برداری» است. در این روش، به جای افزودن مواد (مانند چاپ سه‌بعدی)، با حذف کنترل‌شده بخش‌هایی از یک قطعه ماده خام، به شکل نهایی مورد نظر دست پیدا می‌کنیم.

مکانیسم اصلی این عملیات بر پایه یک ابزار برش چندلبه و چرخان به نام «تیغه فرز» استوار است. این ابزار با سرعت بسیار بالایی می‌چرخد و هم‌زمان، قطعه کار که معمولا به طور ثابت مهار شده است، به سمت آن حرکت می‌کند. برخورد لبه‌های تیز ابزار با قطعه کار، باعث جدا شدن براده‌های کوچک (تراشه‌ها) و در نتیجه، شکل‌دهی دقیق به ماده می‌شود. این مفهوم ساده، قلب یکی از پیشرفته‌ترین فناوری‌های تولیدی جهان را تشکیل می‌دهد.

اصول پایه‌ای برای شکل‌دهی دقیق

موفقیت در فرزکاری به کنترل دقیق متغیرهای فرآیند بستگی دارد. اپراتورها یا برنامه‌نویسان ماشین، باید سه پارامتر اصلی را به درستی تنظیم کنند تا به بهترین کیفیت سطح و دقت ابعادی برسند. این سه پارامتر عبارتند از:

• سرعت برش (Cutting Speed): به سرعت چرخش ابزار فرز اشاره دارد.
• نرخ تغذیه (Feed Rate): سرعتی که قطعه کار به سمت ابزار در حال چرخش حرکت می‌کند.
• عمق برش (Depth of Cut): میزان ضخامتی از ماده که در هر بار عبور ابزار از روی قطعه کار برداشته می‌شود.

ایجاد تعادل هوشمندانه میان این سه عامل، تفاوت میان یک قطعه بی‌نقص و یک قطعه بی‌کیفیت یا حتی شکسته شدن گران‌قیمت ابزار فرزکاری را رقم می‌زند.

انواع فرزکاری

فرزکاری یک فرآیند یکسان و واحد نیست. بر اساس جهت قرارگیری ابزار، میزان اتوماسیون و ساختار دستگاه فرزکاری، این عملیات به دسته‌های مختلفی تقسیم می‌شود که هرکدام برای کاربردهای خاصی بهینه شده‌اند.

تقسیم‌بندی بر اساس ساختار دستگاه

اسپیندل (Spindle) بخشی از دستگاه است که ابزار برش را نگه داشته و می‌چرخاند. جهت‌گیری این محور، دو نوع اصلی از ماشین‌های فرز را ایجاد می‌کند.

فرزکاری عمودی

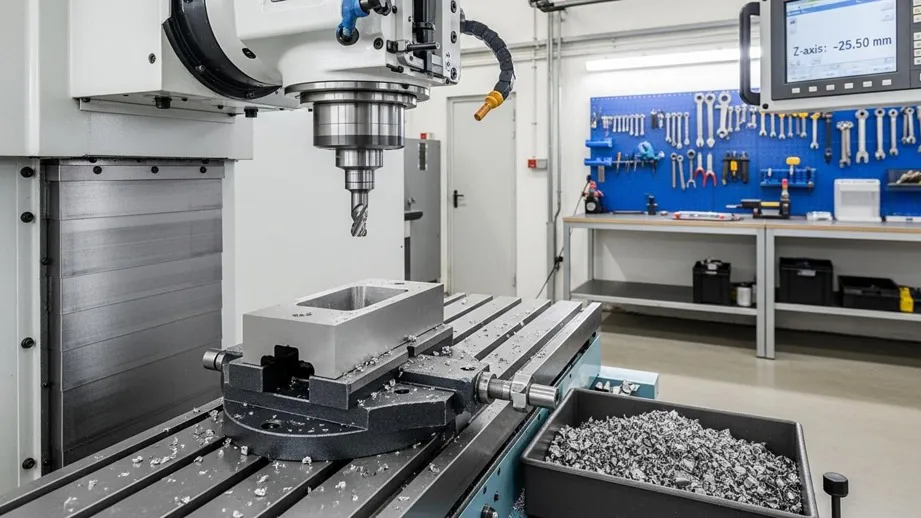

در این دستگاه‌ها، محور اسپیندل به صورت عمودی قرار گرفته است و ابزار برش از بالا به پایین به سمت قطعه کار حرکت می‌کند. این نوع دستگاه فرزکاری به دلیل اینکه اپراتور دید مستقیمی به سطح کار دارد و تنظیم آن ساده‌تر است، برای کارهای دقیق، ایجاد جزئیات ظریف و تولیدات با تیراژ بالا بسیار رایج و مناسب به شمار می‌رود.

فرزکاری افقی

در این مدل، اسپیندل به صورت افقی قرار دارد. ماشین‌های افقی معمولا از ابزارهای کوتاه‌تر و ضخیم‌تری استفاده می‌کنند و برای برش‌های عمیق و کارهای سنگین ایده‌آل هستند. یک مزیت کلیدی در این حالت، تخلیه آسان براده‌ها است؛ زیرا تراشه‌ها به جای جمع شدن روی سطح کار، به سادگی به پایین می‌ریزند. انتخاب بین این دو مدل یک تصمیم استراتژیک است: دستگاه‌های عمودی برای دقت و جزئیات و دستگاه‌های افقی برای قدرت و سرعت در حذف مواد به کار می‌روند.

تقسیم‌بندی بر اساس سطح اتوماسیون

میزان دخالت انسان در فرآیند، فرزکاری را به دو شاخه اصلی دستی و خودکار تقسیم می‌کند.

فرزکاری دستی: هنر و مهارت اپراتور

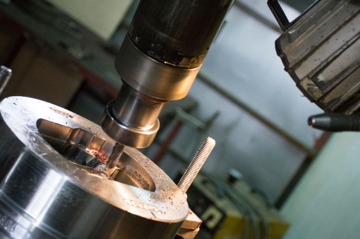

در فرزکاری دستی، یک اپراتور ماهر به صورت فیزیکی پشت دستگاه می‌ایستد و با چرخاندن اهرم‌ها و دسته‌ها، حرکت میز و ابزار را در جهات مختلف کنترل می‌کند. اگرچه این روش کندتر از مدل‌های خودکار است، اما فرزکاری دستی همچنان برای تولید فرزکاری قطعات به صورت تکی، نمونه‌سازی‌های سریع، انجام تعمیرات و کارهای سفارشی که برنامه‌نویسی برای آن‌ها به‌صرفه نیست، بسیار ارزشمند و پرکاربرد باقی مانده است.

فرزکاری سی ان سی (CNC): دقت بی‌پایان کامپیوتر

این عبارت مخفف «کنترل عددی کامپیوتری» (Computer Numerical Control) است. در فرزکاری cnc، تمام حرکات دستگاه توسط یک کامپیوتر کنترل می‌شود. در اینجاست که «مغز» نرم‌افزار با «بازوی» مکانیکی دستگاه ترکیب می‌شود.

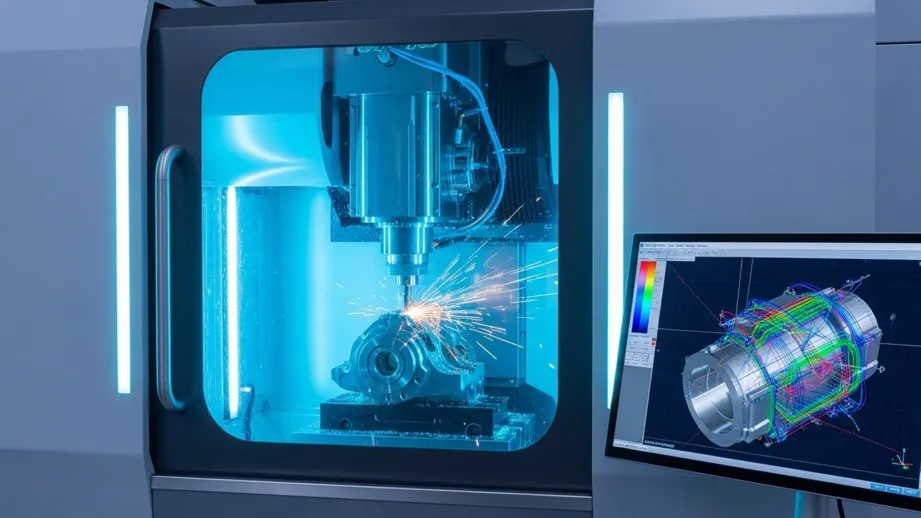

فرآیند فرزکاری سی ان سی با طراحی آغاز می‌شود. مهندسان، مدل سه‌بعدی قطعه را در نرم‌افزارهای CAD (طراحی به کمک کامپیوتر) ایجاد می‌کنند. سپس، این مدل به نرم‌افزار CAM (ساخت به کمک کامپیوتر) سپرده می‌شود. نرم‌افزار CAM، مدل سه‌بعدی را به مجموعه‌ای از دستورالعمل‌های قابل فهم برای دستگاه فرزکاری، به نام «جی کد» (G-code)، ترجمه می‌کند. این کدها مسیر دقیق حرکت ابزار، سرعت چرخش و نرخ تغذیه را مشخص می‌کنند. رشد انفجاری خدمات فرزکاری cnc در جهان، مستقیما به پیشرفت همین نرم‌افزارها وابسته است.

فراتر از محورهای اصلی

دستگاه‌های فرزکاری cnc استاندارد در سه محور (X, Y, Z) حرکت می‌کنند که برای اکثر قطعات مکعبی کافی است. اما برای فرزکاری قطعات با هندسه‌های بسیار پیچیده، مانند پره‌های توربین یا ایمپلنت‌های پزشکی، به محورهای بیشتری نیاز است. دستگاه‌های ۴ محوره و ۵ محوره، با اضافه کردن محورهای چرخشی، به ابزار یا قطعه کار اجازه می‌دهند تا در زوایای مختلف بچرخند. این قابلیت، امکان ماشینکاری تمام وجوه یک قطعه پیچیده را در یک مرحله و بدون نیاز به باز و بسته کردن مجدد آن فراهم می‌کند؛ کاری که در گذشته منبع اصلی بروز خطا بود.

فرزکاری شیمیایی: براده‌برداری بدون تماس

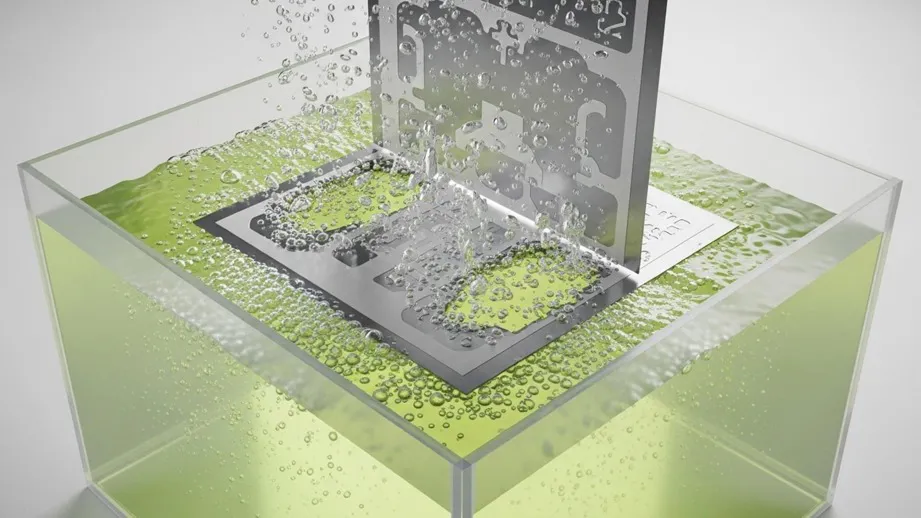

فرزکاری شیمیایی یک فرآیند کاملا متفاوت است که در آن از هیچ ابزار برش دواری استفاده نمی‌شود. این روش از مواد شیمیایی خورنده قوی (مانند اسیدها) برای «حل کردن» و حذف انتخابی مواد از روی سطح قطعه کار استفاده می‌کند. فرآیند آن شامل چهار مرحله اصلی است:

• تمیزکاری: سطح قطعه باید کاملا تمیز و عاری از هرگونه آلودگی باشد.
• ماسک‌گذاری: بخش‌هایی از قطعه که نباید خورده شوند، با یک ماده مقاوم در برابر اسید پوشانده می‌شوند.
• اچینگ: قطعه در محلول شیمیایی غوطه‌ور می‌شود تا مواد از بخش‌های بدون ماسک حل شوند.
• جداسازی ماسک: پس از رسیدن به عمق مورد نظر، ماده ماسک از روی قطعه پاک می‌شود.

فرزکاری شیمیایی برای قطعات بسیار نازک، ظریف یا حساس (مانند پوسته‌های بدنه هواپیما) ایده‌آل است، زیرا هیچ‌گونه تنش مکانیکی، حرارت یا فشاری به قطعه کار وارد نمی‌کند.

کاربردهای فرزکاری در صنایع

خدمات فرزکاری در هر صنعتی که به تولید قطعات دقیق فلزی، پلاستیکی یا کامپوزیتی نیاز دارد، نقشی حیاتی ایفا می‌کند.

ستون فقرات صنایع سنگین

• هوافضا: این صنعت به قطعاتی با دقت بسیار بالا و وزن کم نیاز دارد. فرزکاری (مخصوصا ۵ محوره و شیمیایی) برای ساخت اجزای حیاتی موتور جت، قطعات ساختاری بدنه و بال‌ها به کار می‌رود.

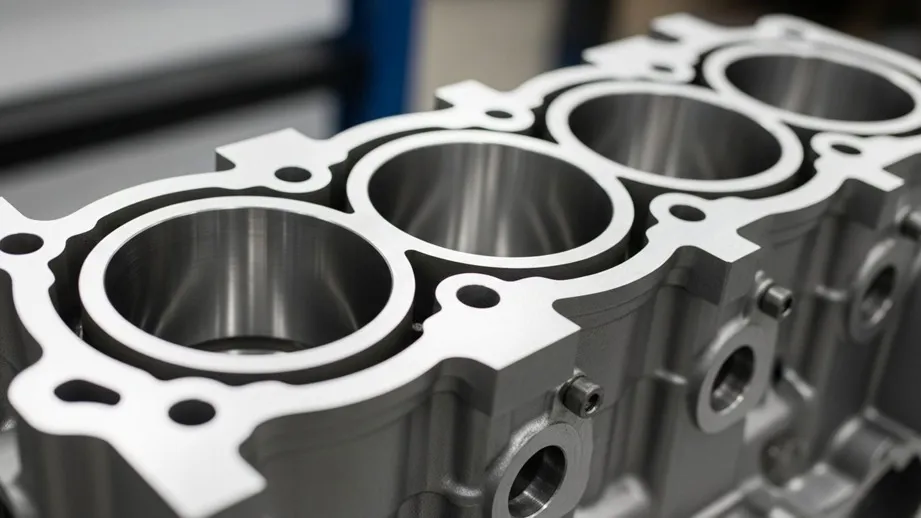

• خودروسازی: از تولید انبوه قطعات موتور مانند سرسیلندر گرفته تا ساخت قالب‌های بسیار دقیق برای تزریق پلاستیک قطعات داخلی خودرو، همگی به فرزکاری cnc وابسته‌اند.
• پزشکی: ساخت ایمپلنت‌های سفارشی (مانند مفاصل مصنوعی از جنس تیتانیوم) و ابزارهای جراحی بسیار دقیق با استفاده از این فرآیند انجام می‌شود.
• الکترونیک: در ابعاد کوچک‌تر، فرزکاری برای ساخت بردهای مدار چاپی (PCB) و قطعات دقیق مخابراتی کاربرد دارد.

دقت و زیبایی در صنایع چوب و دکوراسیون

مفهوم فرزکاری تنها به فلزات محدود نمی‌شود. در صنعت چوب، ابزاری به نام «اور فرز» (Router) که در بسیاری از کارگاه‌های نجاری یافت می‌شود، در واقع نوعی دستگاه فرزکاری دستی برای فرزکاری چوب است. نجاران از آن برای ایجاد لبه‌های تزئینی، کندن جای لولا و ساخت اتصالات چوبی استفاده می‌کنند.

در مقیاس صنعتی، دستگاه‌های فرزکاری سی ان سی چوب، قادرند طرح‌های دیجیتال را مستقیما روی چوب اجرا کنند و برای منبت‌کاری سه‌بعدی، ساخت درهای تزئینی و قطعات مبلمان با طرح‌های پیچیده استفاده می‌شوند.

آشنایی با ابزار فرزکاری

دستگاه فرزکاری به تنهایی قادر به انجام کار نیست و به مجموعه‌ای از ابزارهای برش و تجهیزات جانبی برای نگهداری قطعه کار نیاز دارد.

ابزارهای برش: قلب تپنده دستگاه

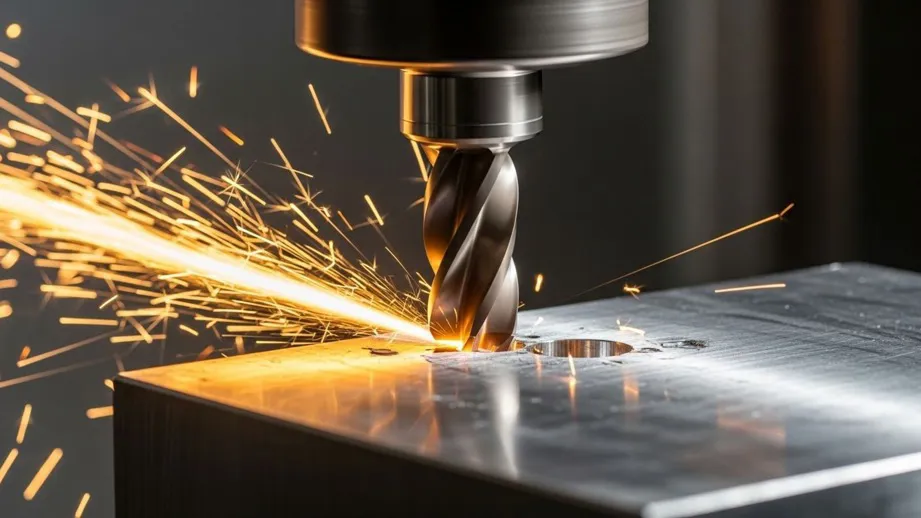

مهم‌ترین و پرکاربردترین ابزار فرزکاری، «فرز انگشتی» (End Mill) نام دارد. به فرآیندی که با استفاده از این ابزار انجام می‌شود، فرزکاری انگشتی می‌گویند. این ابزار استوانه‌ای شکل دارای لبه‌های برنده در سطح جانبی و نوک خود است و بر اساس شکل و کاربرد به انواع مختلفی تقسیم می‌شود:

• فرز انگشتی مربعی: این ابزار دارای نوک صاف و گوشه‌های تیز است و برای ایجاد دیواره‌های عمودی ۹۰ درجه و کف‌تراشی سطوح صاف به کار می‌رود.
• فرز انگشتی سر کروی: نوک این ابزار کاملا نیم‌کره است و برای ایجاد سطوح سه‌بعدی پیچیده و پرداخت‌کاری قالب‌ها ایده‌آل است.
• فرز انگشتی خشن‌تراش: این ابزارها دارای لبه‌های دندانه‌دار و درشت هستند که برای برداشتن حجم زیادی از مواد در کوتاه‌ترین زمان ممکن طراحی شده‌اند.

تجهیزات نگهدارنده: تضمین ثبات و دقت

در فرزکاری، نگه داشتن قطعه کار به اندازه برش آن اهمیت دارد. اگر قطعه کار در حین عملیات بلرزد، تمام دقت فرزکاری cnc از بین خواهد رفت. برای این کار از تجهیزات مختلفی استفاده می‌شود:

• میز فرزکاری (Milling Table): سطح کار اصلی دستگاه که معمولا دارای شیارهای T شکل برای بستن قطعه یا سایر ادوات نگهدارنده است.

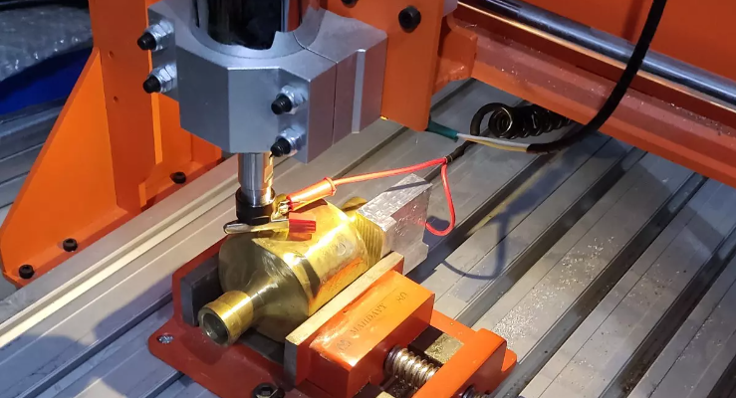

• گیره فرزکاری (Milling Vise): رایج‌ترین ابزار برای نگه داشتن قطعات با اشکال مکعبی یا منظم است. گیره فرزکاری با دقتی بسیار بالاتر از گیره‌های معمولی ساخته شده و به شکلی محکم روی میز فرزکاری بسته می‌شود.
• بغل بند فرزکاری (Clamps): برای قطعاتی که بیش از حد بزرگ یا دارای اشکال نامنظم هستند و در گیره فرزکاری جا نمی‌شوند، از سیستم‌های «بغل بند» استفاده می‌شود. این کیت‌ها قطعه کار را مستقیما روی میز فرزکاری محکم می‌کنند.

تفاوت تراشکاری و فرزکاری

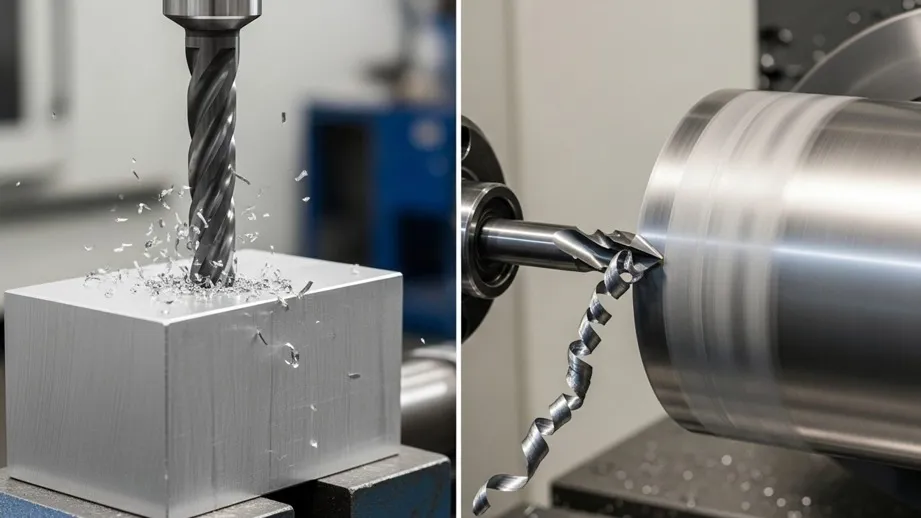

یکی از متداول‌ترین سوالات در دنیای ماشینکاری، درک تفاوت تراشکاری و فرزکاری است. این دو فرآیند، پایه‌های اصلی براده‌برداری هستند اما در یک اصل بنیادی با هم تفاوت دارند:

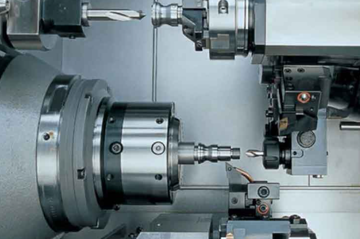

• در تراشکاری: قطعه کار می‌چرخد و ابزار برش (که تک‌لبه است) به صورت خطی در برابر آن حرکت می‌کند.
• در فرزکاری: ابزار برش (که چندلبه است) می‌چرخد و قطعه کار یا ثابت است یا به صورت خطی در زیر ابزار حرکت می‌کند.

این تفاوت اساسی، شکل قطعات خروجی را تعیین می‌کند. تراشکاری برای تولید قطعات «متقارن محوری» (مانند شفت و پیچ) ایده‌آل است. در مقابل، فرزکاری برای ساخت قطعات «منشوری» (مانند بلوک‌های مکعبی) یا سطوح سه‌بعدی پیچیده (مانند قالب‌ها) به کار می‌رود.

هزینه خدمات فرزکاری

قیمت‌گذاری خدمات فرزکاری، به ویژه خدمات فرزکاری cnc، معمولا بر اساس «ساعت کارکرد دستگاه» محاسبه می‌شود. اما نرخ این ساعت، ثابت نیست و به عوامل متعددی بستگی دارد.

چه عواملی بر قیمت نهایی تاثیر می‌گذارند؟

• جنس ماده اولیه: کار روی مواد سخت‌تر مانند فولاد ضد زنگ نسبت به آلومینیوم، به زمان بیشتری نیاز دارد و باعث استهلاک بیشتر ابزار می‌شود؛ در نتیجه گران‌تر است.
• پیچیدگی قطعه: فرزکاری قطعات ساده با سه محور، ارزان‌تر از قطعاتی است که نیاز به ماشینکاری ۵ محوره دارند.
• تعداد (تیراژ): هزینه راه‌اندازی دستگاه برای تولید یک قطعه یا هزار قطعه تقریبا یکسان است. این هزینه در سفارش‌های تکی گران تمام می‌شود، اما در تولید انبوه، قیمت نهایی هر قطعه را کاهش می‌دهد.

بر اساس نرخ‌نامه‌های به‌روز شده در سال ۱۴۰۴، تعرفه‌های تخمینی برای انواع خدمات فرزکاری در ایران به صورت ساعتی به شرح زیر است. این قیمت‌ها صرفا جهت آشنایی بوده و بر اساس دقت، جنس ماده و نوع دستگاه متغیر خواهند بود.

این جدول به خوبی نشان می‌دهد که چگونه با افزایش پیچیدگی (از دستی به CNC)، اضافه شدن محورها یا افزایش ابعاد دستگاه، هزینه ساعتی خدمات افزایش می‌یابد.

ایمنی در فرزکاری: یک اصل فراموش‌نشدنی

دستگاه فرزکاری ابزاری قدرتمند است که با سرعت و نیروی بسیار بالایی کار می‌کند. براده‌های فلزی داغ، ابزارهای چرخان و قطعات سنگین، همگی خطرات بالقوه‌ای هستند که رعایت نکات ایمنی را به یک ضرورت مطلق تبدیل می‌کنند.

تجهیزات حفاظت فردی

• عینک فرزکاری: مهم‌ترین و ضروری‌ترین وسیله ایمنی است. عینک فرزکاری (یا شیلد محافظ صورت) از چشم‌ها در برابر پرتاب شدن تراشه‌های داغ محافظت می‌کند.
• حفاظت تنفسی: استفاده از ماسک‌های مناسب برای جلوگیری از تنفس گرد و غبار فلزات ضروری است.
• پوشش مناسب: هرگز نباید در هنگام کار با دستگاه فرزکاری از لباس‌های گشاد، جواهرات یا دستکش‌های پارچه‌ای استفاده کرد. این موارد ممکن است به ابزار چرخان گیر کرده و حوادث ناگواری را رقم بزنند.

آینده فرزکاری به کدام سو می‌رود؟

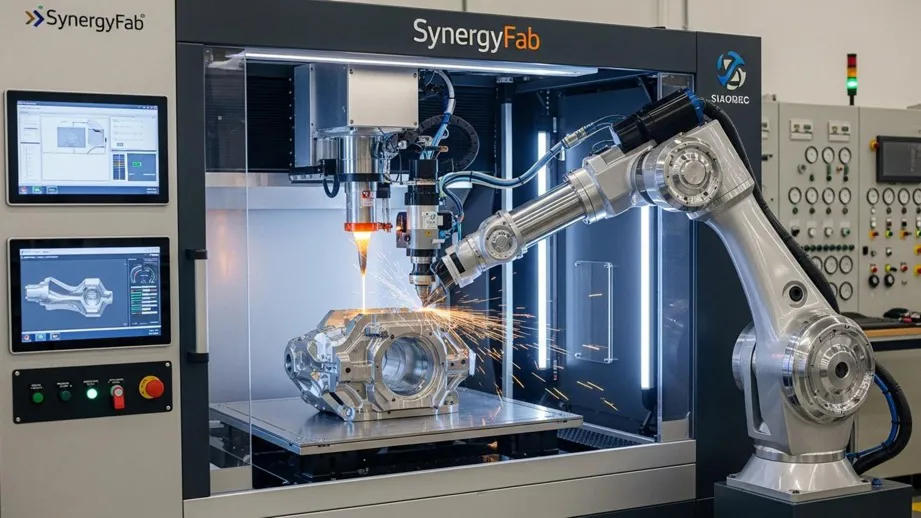

دنیای فرزکاری ثابت نمانده و به سرعت در حال تکامل است. آینده این صنعت در «ادغام» و «هوشمندی» خلاصه می‌شود. ماشین‌های جدید در حال حرکت به سمت «چندکاره» شدن هستند؛ دستگاه‌هایی که می‌توانند عملیات فرزکاری، تراشکاری و سوراخکاری را به صورت همزمان انجام دهند. همچنین، «هوشمندی» در حال نفوذ به این دستگاه‌ها است؛ سیستم‌های کنترل تطبیقی که به طور خودکار پارامترهای برش را بر اساس لرزش یا سختی لحظه‌ای مواد تنظیم می‌کنند، فرزکاری را دقیق‌تر و قابل اعتمادتر از همیشه کرده‌اند.

جمع‌بندی

فرزکاری سفری شگفت‌انگیز را از یک مفهوم مکانیکی ساده تا تبدیل شدن به یک فناوری دیجیتال و هوشمند طی کرده است. امروزه، این فرآیند نقشی اساسی در شکل دادن به دنیای مدرن ما ایفا می‌کند. چه در قالب یک تعمیر سفارشی با فرزکاری دستی در یک کارگاه کوچک و چه در قالب تولید انبوه قطعات پیچیده هوافضا با فرزکاری cnc پنج محوره، این توانایی ما در «حذف دقیق مواد» است که به ایده‌های مهندسی اجازه می‌دهد به واقعیت فیزیکی تبدیل شوند.
