انواع لوله‌کشی ساختمان؛ از اصول تا هزینه

تأسیسات مکانیکی حکم رگ‌های حیاتی یک بنا را دارند و عملکرد صحیح آن‌ها، ضامن آرامش و آسایش ساکنان در درازمدت خواهد بود. زمانی که فرآیند ساخت یا بازسازی یک خانه آغاز می‌شود، لوله کشی ساختمان به عنوان یکی از حساس‌ترین مراحل اجرایی، نیازمند دانش فنی بالا، نقشه‌خوانی دقیق و انتخاب متریال باکیفیت است. این شبکه پیچیده که وظیفه انتقال آب سالم، گاز و دفع فاضلاب را بر عهده دارد، اگر بدون رعایت اصول مهندسی پیاده‌سازی شود، خسارات جبران‌ناپذیری همچون نشت رطوبت به سازه و هزینه‌های سنگین تعمیرات را به مالک تحمیل می‌کند. در این مطلب جامع قصد داریم تمام زوایای این حرفه، از روش‌های نوین اجرا تا برآورد دقیق هزینه‌ها در سال ۱۴۰۴ را مورد بررسی قرار دهیم.

لوله کشی ساختمان چه فرایندی است و چرا اهمیت دارد؟

اجرای تأسیسات تنها به متصل کردن چند شاخه لوله ختم نمی‌شود؛ بلکه دانشی است که فیزیک سیالات، شناخت مواد و معماری را در هم می‌آمیزد. هدف اصلی در این فرایند، توزیع عادلانه و بهداشتی آب در تمام نقاط مصرف و خروج سریع و ایمن فاضلاب بدون انتشار بو یا آلودگی است. اهمیت این موضوع زمانی مشخص می‌شود که بدانیم ضعف در اجرا می‌تواند منجر به افت فشار آب، گرفتگی‌های مکرر و حتی کاهش عمر مفید ساختمان شود.

اهمیت رعایت استانداردهای ملی

رعایت مبحث شانزدهم مقررات ملی ساختمان در تمامی مراحل اجرا الزامی است. این استانداردها تعیین می‌کنند که لوله‌ها باید چه فشاری را تحمل کنند، در چه عمقی دفن شوند و چگونه در برابر تغییرات دما و ضربه محافظت شوند. نادیده گرفتن این اصول، نه تنها ایمنی ساکنان را به خطر می‌اندازد، بلکه دریافت پایان کار ساختمان را نیز با مشکل مواجه می‌کند.

مراحل لوله‌کشی ساختمان

برای داشتن یک سیستم تأسیساتی بی‌نقص، باید گام‌به‌گام و طبق برنامه پیش رفت. این مراحل معمولاً پس از اتمام سفت‌کاری ساختمان و هم‌زمان با دیوارچینی آغاز می‌شوند.

۱. طراحی و نقشه‌کشی: پیش از هر اقدامی، مهندس تأسیسات مسیر عبور لوله‌ها را بر اساس معماری ساختمان طراحی می‌کند.

۲. انتخاب مصالح: بسته به بودجه و نوع سیستم (توی‌کار یا روکار)، جنس لوله‌ها و اتصالات انتخاب می‌شود.

۳. کف‌سازی و شیارزنی: مسیر عبور لوله‌ها در دیوار و کف آماده‌سازی می‌شود.

۴. اجرای لوله‌کشی فاضلاب: به دلیل اهمیت شیب‌بندی، ابتدا سیستم دفع فاضلاب اجرا می‌شود.

۵. اجرای لوله‌کشی آب: لوله‌های آب سرد و گرم و سیستم گرمایشی نصب می‌شوند.

۶. عایق‌کاری و تست: لوله‌ها عایق شده و تست فشار برای اطمینان از عدم نشتی انجام می‌شود.

تست فشار و کنترل نهایی

یکی از حیاتی‌ترین بخش‌های کار، انجام تست فشار است. پیش از آنکه لوله‌ها با مصالح ساختمانی پوشانده شوند، باید سیستم را تحت فشار آب یا هوا قرار داد تا کوچک‌ترین نشتی‌ها نمایان شوند. این مرحله تضمین می‌کند که پس از کاشی‌کاری، نیازی به تخریب مجدد نخواهد بود.

انواع لوله‌کشی ساختمان

با پیشرفت تکنولوژی، روش‌های سنتی جای خود را به سیستم‌های مدرن و کارآمد داده‌اند. شناخت انواع روش‌ها به کارفرمایان کمک می‌کند تا بهترین گزینه را متناسب با نیاز خود انتخاب کنند.

لوله کشی آب سرد و گرم ساختمان

در سیستم توزیع آب بهداشتی، دو روش کلی وجود دارد: روش انشعابی و روش کلکتوری. در لوله کشی آب سرد و گرم ساختمان به روش سنتی (انشعابی)، یک لوله اصلی وارد واحد شده و با استفاده از سه راهی به شیرالات مختلف تقسیم می‌شود. این روش ارزان‌تر است اما تعادل فشار آب را به خوبی برقرار نمی‌کند. در مقابل، سیستم‌های مدرن از کلکتور مرکزی استفاده می‌کنند که در ادامه به آن می‌پردازیم.

تفاوت سیستم‌های کلکتوری و انشعابی

در روش کلکتوری، آب ورودی وارد یک مرکز کنترل (کلکتور) می‌شود و از آنجا برای هر مصرف‌کننده (مانند آشپزخانه یا حمام) یک لوله مجزا و بدون اتصال فرعی کشیده می‌شود. این کار باعث می‌شود فشار آب در تمام نقاط یکسان باشد و در صورت خرابی یک شیر، نیازی به قطع آب کل واحد نباشد.

لوله کشی فاضلاب ساختمان

دفع بهداشتی پساب‌ها حساسیتی دوچندان دارد. در لوله کشی فاضلاب ساختمان، علاوه بر انتخاب جنس مناسب (مانند پلیکا یا پوش‌فیت)، رعایت شیب دقیق و نصب سیستم ونت (هواکش) برای خروج گازهای سمی و جلوگیری از تخلیه آب سیفون‌ها ضروری است. سیستم‌های نوین فاضلابی به سمت استفاده از لوله‌های بی‌صدا (Silent) پیش رفته‌اند تا آسایش صوتی ساکنان نیز تأمین شود.

جدیدترین سیستم لوله کشی ساختمان

صنعت ساختمان به سمت روش‌هایی حرکت می‌کند که سرعت اجرا را بالا برده و تعمیرات را تسهیل کنند. جدیدترین سیستم لوله کشی ساختمان، اجرای تأسیسات به روش «زیرسقفی» است. در این متد، لوله‌ها به جای کف طبقه، از زیر سقف واحد پایین عبور می‌کنند. این ویژگی باعث می‌شود در صورت بروز مشکل، بدون نیاز به تخریب کف سرویس بهداشتی و آسیب به عایق رطوبتی، بتوان به لوله‌ها دسترسی داشت.

لوله کشی ساختمان روکار

گاهی در ساختمان‌های قدیمی یا برای تغییرات سریع، امکان کنده‌کاری وجود ندارد. در این شرایط لوله کشی ساختمان روکار بهترین راهکار است. اگرچه لوله‌ها روی دیوار دیده می‌شوند، اما هزینه اجرا کمتر است و دسترسی برای تعمیرات بسیار آسان خواهد بود. استفاده از داکت‌های تزئینی می‌تواند ظاهر کار را بهبود ببخشد.

قیمت لوله کشی روکار ساختمان

از آنجا که در این روش هزینه‌های بنایی و تخریب حذف می‌شود، قیمت لوله کشی روکار ساختمان مقرون‌به‌صرفه‌تر است. البته این هزینه به متراژ لوله، تعداد اتصالات و جنس لوله انتخابی بستگی دارد اما معمولاً دستمزد اجرا پایین‌تر از روش‌های توکار محاسبه می‌شود.

تجهیزات و متریال مورد نیاز

کیفیت مصالح استفاده شده، عمر سیستم تأسیسات را تعیین می‌کند. بازار پر از برندها و مدل‌های گوناگون است که انتخاب را دشوار می‌کند.

برای لوله کشی ساختمان از چه لوله ای استفاده کنیم

پاسخ به این سوال به نوع کاربری بستگی دارد. برای فاضلاب، لوله‌های UPVC و پوش‌فیت گزینه‌های اصلی هستند. اما برای آب‌رسانی، لوله‌های فلزی منسوخ شده‌اند و جای خود را به لوله‌های پلیمری و پنج‌لایه داده‌اند.

لوله کشی پنج لایه

بهترین گزینه برای سیستم‌های آبرسانی و گرمایش از کف، لوله کشی پنج لایه است. این لوله‌ها از ترکیب یک لایه آلومینیوم و دو لایه پلیمر ساخته شده‌اند. وجود فلز باعث مقاومت در برابر دما و فشار می‌شود و لایه‌های پلیمری از زنگ‌زدگی و رسوب جلوگیری می‌کنند. انعطاف‌پذیری بالا و عدم نفوذ اکسیژن، آن‌ها را به انتخابی ایده‌آل تبدیل کرده است.

خرید لوازم لوله کشی ساختمان

در زمان خرید لوازم لوله کشی ساختمان، دقت کنید که تمامی لوله‌ها و اتصالات از یک برند واحد باشند. تفاوت‌های جزئی در سایز و استانداردهای تولیدی برندهای مختلف می‌تواند منجر به عدم آب‌بندی صحیح شود. حتماً لیستوفر (لیست اقلام مورد نیاز) را از مجری متخصص دریافت کنید تا از خرید اقلام مازاد جلوگیری شود.

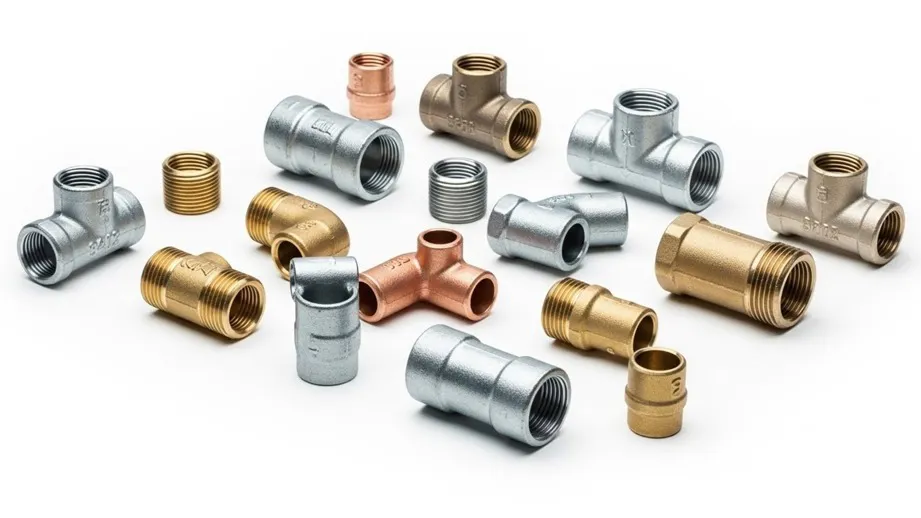

لوازم لوله کشی ساختمان

لیست لوازم لوله کشی ساختمان بسیار گسترده است و شامل موارد زیر می‌شود:

• لوله‌ها: در سایزهای مختلف (۲۰، ۲۵، ۳۲ میلی‌متر و...).
• اتصالات: زانو، سه راهی، بوشن، تبدیل و درپوش.
• شیرآلات کنترلی: شیر فلکه، شیر گازی و شیرهای یک‌طرفه.
• عایق‌ها: فوم‌های لوله‌ای برای جلوگیری از هدررفت انرژی.
• بست‌ها: برای مهار لوله‌ها به دیوار یا سقف.

ابزارهای ضروری برای اجرا

کیفیت اجرا علاوه بر مهارت، به ابزار نیز وابسته است. دستگاه پرس لوله پنج‌لایه، اتوی لوله سبز، قیچی لوله‌بر و دستگاه شیارزن از مهم‌ترین ابزارهای یک لوله‌کش حرفه‌ای هستند.

اصول فنی و نقشه‌خوانی

بدون داشتن نقشه، سیستم تأسیسات مانند کلافی سردرگم خواهد بود که در آینده مشکلات زیادی ایجاد می‌کند.

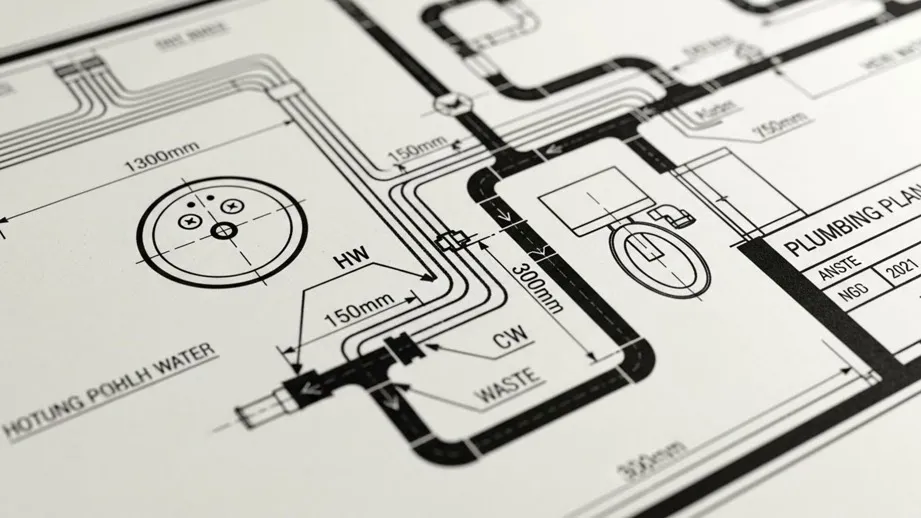

نقشه لوله کشی ساختمان چیست و چطور آن را می‌خوانیم؟

نقشه لوله کشی ساختمان سندی است که محل دقیق عبور لوله‌ها، سایز آن‌ها و محل قرارگیری تجهیزات را نشان می‌دهد. در نقشه‌خوانی باید با علائم اختصاری آشنا باشید؛ برای مثال خطوط ممتد معمولاً نشان‌دهنده لوله آب سرد و خطچین‌ها نشان‌دهنده لوله آب گرم هستند. داشتن نقشه دقیق (As-built) برای تعمیرات سال‌های آینده بسیار حیاتی است.

علائم اختصاری در نقشه‌ها

در نقشه‌های تأسیساتی از حروف لاتین برای معرفی تجهیزات استفاده می‌شود. به عنوان مثال WC برای توالت، LAV برای روشویی و FD برای کف‌شور (Floor Drain) به کار می‌رود. شناخت این علائم به درک بهتر مسیر جریان کمک می‌کند.

قیمت لوله کشی ساختمان

یکی از دغدغه‌های اصلی سازندگان، برآورد هزینه‌هاست. قیمت لوله کشی ساختمان تابعی از نوسانات بازار مواد اولیه و دستمزد نیروی متخصص است.

نرخ اتحادیه لوله کشی ساختمان

هر ساله صنف مربوطه تعرفه‌هایی را اعلام می‌کند که مبنای قیمت‌گذاری قرار می‌گیرند. نرخ اتحادیه لوله کشی ساختمان کف و سقف دستمزد خدمات را مشخص می‌کند تا از قیمت‌های نامتعارف جلوگیری شود. البته شرایط پروژه، سختی کار و محل اجرا می‌تواند بر قیمت نهایی تأثیر بگذارد.

قیمت لوله کشی ساختمان 1404

با توجه به تورم و افزایش قیمت مصالح، دستمزدها نیز تغییر کرده‌اند. جدول زیر برآوردی حدودی از هزینه‌های اجرایی (بدون مصالح) در سال ۱۴۰۴ را نشان می‌دهد:

دقت داشته باشید که قیمت لوله کشی ساختمان 1404 ممکن است در شهرهای مختلف و بسته به متراژ کلی پروژه تغییر کند.

دستمزد نصب شیرآلات نرخ اتحادیه لوله کشی ساختمان

مرحله پایانی کار که نمای بیرونی تأسیسات را شکل می‌دهد، نصب شیرآلات است. دستمزد نصب شیرآلات نرخ اتحادیه لوله کشی ساختمان برای شیرهای توکار و هوشمند معمولاً بیشتر از شیرهای کلاسیک است، زیرا نیاز به دقت و زمان بیشتری دارد.

نگهداری و تعمیرات؛ تضمین عمر طولانی

هیچ سیستم تأسیساتی بدون نگهداری صحیح، عمر ابدی نخواهد داشت. آگاهی از روش‌های عیب‌یابی و مراقبت می‌تواند هزینه‌ها را کاهش دهد.

اشنایی با فرایند عیب یابی لوله کشی ساختمان

تشخیص زودهنگام مشکل، نیمی از راه حل است. در عیب یابی لوله کشی ساختمان، نشانه‌هایی مانند نم‌زدگی دیوار، افت فشار ناگهانی، شنیدن صدای چکه آب یا چرخش بی‌دلیل کنتور باید جدی گرفته شوند. امروزه دستگاه‌های نشت‌یاب صوتی به کمک متخصصان آمده‌اند تا بدون تخریب، محل دقیق نشت را پیدا کنند.

تعمیرات لوله کشی ساختمان

پس از شناسایی مشکل، نوبت به تعمیرات لوله کشی ساختمان می‌رسد. این تعمیرات می‌تواند شامل تعویض واشر، ترمیم شکستگی لوله فاضلاب با چسب‌های مخصوص یا تعویض بخشی از شبکه آبرسانی باشد. در سیستم‌های کلکتوری، تعمیرات بسیار ساده‌تر است زیرا می‌توان جریان آب بخش معیوب را به صورت جداگانه قطع کرد.

جرم گیری لوله کشی ساختمان

گاهی اوقات افت فشار آب ناشی از گرفتگی فیزیکی است. ذرات شن، ماسه یا زنگ‌زدگی در توری شیرآلات و کارتریج‌ها گیر می‌کنند. جرم گیری لوله کشی ساختمان شامل باز کردن و تمیز کردن این قطعات و فیلترهای ورودی است که تأثیر چشمگیری بر فشار آب دارد.

رسوب زدایی لوله کشی ساختمان

آب شهری حاوی املاحی است که به مرور زمان در دیواره لوله‌ها، به‌ویژه لوله‌های آب گرم و پکیج، رسوب می‌کنند. رسوب زدایی لوله کشی ساختمان فرایندی تخصصی است که با استفاده از محلول‌های اسیدی کنترل‌شده و پمپ‌های مخصوص انجام می‌شود تا مسیر جریان آب باز شود.

نکات مهم در نگهداری سیستم‌های گرمایشی

برای جلوگیری از رسوب‌گذاری شدید، توصیه می‌شود دمای آب پکیج یا موتورخانه بیش از ۶۰ درجه سانتی‌گراد تنظیم نشود. دمای بالا سرعت تشکیل رسوب را افزایش می‌دهد. همچنین نصب فیلترهای ضد رسوب (پلی‌فسفات یا مغناطیسی) در ورودی آبگرمکن بسیار موثر است.

جمع‌بندی

اجرای صحیح تأسیسات، سرمایه‌گذاری برای آینده ساختمان است. لوله کشی ساختمان اگر با استفاده از سیستم‌های نوین مانند لوله‌های پنج‌لایه و روش‌های کلکتوری یا زیرسقفی انجام شود، علاوه بر تأمین فشار مناسب آب و دفع ایمن فاضلاب، هزینه‌های نگهداری را در بلندمدت به شدت کاهش می‌دهد. با توجه به قیمت لوله کشی ساختمان و دستمزدهای سال ۱۴۰۴، سپردن کار به تیم‌های متخصص و استفاده از متریال استاندارد، منطقی‌ترین تصمیم برای سازندگان و مالکان خواهد بود تا از آرامش و ایمنی خانه خود محافظت کنند.
